Bambu Bambu Lab AMS HT Ana Kontrol Kartı (AMS HT Main Board) - DLB038
Bambu Lab'ın endüstriyel sınıf AMS HT (Automatic Material System High-Temperature) ünitesinin ana yönetim merkezidir. Standart AMS kartlarından farklı olarak, aktif kurutma sisteminin yarattığı 85°C iç ortam sıcaklığına dayanacak endüstriyel sınıf bileşenlerle donatılmıştır. 4 kanallı RFID veri işleme, anlık motor tork ayarı ve gelişmiş parazit izolasyonu sunan bu kart; H2, X1, P1 ve A1 serisi yazıcılarla tam uyumludur. Ünitenin kurutma fonksiyonunun çalışması için gerekli olan harici 220V güç yönetimini ko
6.596,95 TL
Havale/EFT ile %3 İndirimli: 6.465,01 TL
Print3D
ENDÜSTRİYEL SİSTEM
Aktif Kurutma & Akıllı Malzeme Yönetimi

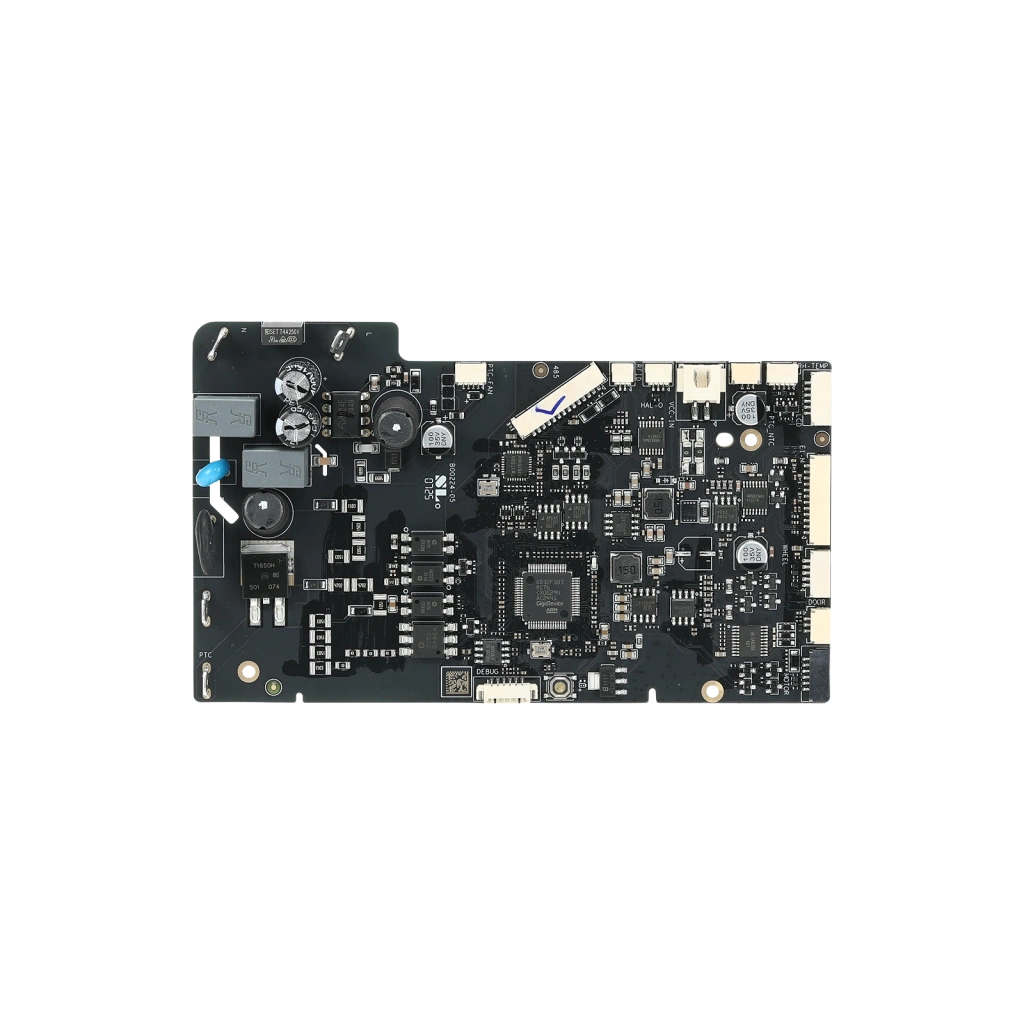

Bambu Lab AMS HT Ana Kontrol Kartı
Bambu Lab'ın profesyonel serisi AMS HT ünitesi için özel olarak geliştirilen orijinal ana karttır. 85°C'ye ulaşan yüksek sıcaklıklarda performans kaybı yaşamadan çalışabilen endüstriyel mimarisi ile 4 yuvalı RFID tanıma ve dinamik motor torku kontrolü sağlar.
H2 / X1 / P1 / A1 UyumluDLB038 Orijinal Parça
Kritik Bağlantı ve Güç Kuralları
Harici 220V Güç Şartı
AMS HT ünitesinin 85°C kurutma fonksiyonu, sadece ünitenin kendi harici güç adaptörüne bağlı olması durumunda DLB038 kartı tarafından aktif edilir. Yazıcıdan gelen veri kablosu sadece filament değişimi için yeterlidir, kurutma için harici güç şarttır.
AMS HT ünitesinin 85°C kurutma fonksiyonu, sadece ünitenin kendi harici güç adaptörüne bağlı olması durumunda DLB038 kartı tarafından aktif edilir. Yazıcıdan gelen veri kablosu sadece filament değişimi için yeterlidir, kurutma için harici güç şarttır.
Endüstriyel Isı Dayanımı (HT)
DLB038, ekstrem sıcaklıklarda lehim erimesi veya bileşen bozulması yaşamaması için ısıya dirençli PCB katmanı ve endüstriyel kapasitörlerle üretilmiştir. Standart AMS kartlarından (DLB004) bu yönüyle tamamen ayrılır.
DLB038, ekstrem sıcaklıklarda lehim erimesi veya bileşen bozulması yaşamaması için ısıya dirençli PCB katmanı ve endüstriyel kapasitörlerle üretilmiştir. Standart AMS kartlarından (DLB004) bu yönüyle tamamen ayrılır.
⚠️ Statik Elektrik ve Kablo Yolu
Bu kartın işlemcisi statik deşarja (ESD) karşı son derece hassastır. Montaj sırasında motor kablo demetlerini kartın altındaki sıcak bileşenlerden uzak tutarak yan kanallardan geçirmeyi unutmayın.
Bu kartın işlemcisi statik deşarja (ESD) karşı son derece hassastır. Montaj sırasında motor kablo demetlerini kartın altındaki sıcak bileşenlerden uzak tutarak yan kanallardan geçirmeyi unutmayın.
Gelişmiş RFID Güçlendirme
RFID anten yolları izole edilmiştir; böylece endüstriyel üretim alanlarındaki yüksek elektromanyetik parazitlerden etkilenmeden filament çiplerini saniyeler içinde tanır.
RFID anten yolları izole edilmiştir; böylece endüstriyel üretim alanlarındaki yüksek elektromanyetik parazitlerden etkilenmeden filament çiplerini saniyeler içinde tanır.
ISI DAYANIMI
85°C (Aktif)
YUVA SAYISI
4 Kanal
TİP
AMS HT Control
KOD
DLB038
Tam Uyumluluk Listesi
BAMBU LAB H2 SERİSİ (12 ÜNİTEYE KADAR)
BAMBU LAB X1 / X1E SERİSİ
BAMBU LAB P1S / P1P
A1 SERİSİ (HUB İLE)
Öne Çıkan Fonksiyonlar
Yüksek sıcaklıkta kararlı filament değişimi ve kurutma kontrolü
Dinamik Motor Torku
İşlemci, filamentin sertliğine göre motor torkunu anlık ayarlar. Bu sayede hem esnek TPU'ları hem de sert PA-CF malzemeleri takılmadan yükler.
RFID Veri İşleme Hattı
Aynı anda 4 farklı kanalın RFID verisini işleyebilir. Bambu Lab filamentlerini otomatik tanır, renk ve malzeme ayarlarını yazılıma aktarır.
Koruma Sigortası (SMD)
Veri hattı üzerindeki olası kısa devre durumlarında, ana işlemciyi korumak için kart üzerindeki küçük SMD sigorta anında devreyi keser.
Kusursuz İletişim Köprüsü
Yazıcının AP Board'u ile sürekli 6-pinli hat üzerinden haberleşir. Filament miktarını ve ünite durumunu anlık olarak Bambu Handy/Studio'ya raporlar.
Teknik Özellikler
| Ürün Adı | Bambu Lab AMS HT Main Control Board (DLB038) |
| SKU / Parça Kodu | DLB038 |
| Marka | Bambu Lab |
| Maks. Çalışma Sıcaklığı | 85°C Aktif Ortam Isısı |
| Desteklenen Ünite | Automatic Material System High-Temperature (AMS HT) |
| Güç İhtiyacı | Kurutma için harici 220V Adaptör gerektirir |
| Bağlantı Türü | 6-pin Endüstriyel Veri Arayüzü |
| İşlemci Mimarisi | Yüksek Hassasiyetli Endüstriyel Mikrodenetleyici |
Paket İçeriği
- ✓ 1x Bambu Lab AMS HT Main Board (DLB038)
- ✓ 1x Statik Elektrik Korumalı (ESD) Orijinal Paketleme
Arıza Analizi ve Kurulum Adımları
1Overheat Hatası:Ekranda "AMS Mainboard Overheat" uyarısı görüyorsanız kart üzerindeki termal sensörler arızalanmış olabilir; değişimi gereklidir.
2RFID Okuma Sorunu:RFID antenleri sağlamsa ancak ünite filament çipleri hiç okumuyorsa (Unknown Filament), DLB038 veri işleme hattı bozulmuştur.
3Montaj ve Kablolama:4 adet filament motorunun kablo demetlerini kartın altından değil, yan kanallardan geçirin. Alt bileşenlerin ısısı kablo izolasyonuna zarar verebilir.
4ESD Güvenliği:Kartın işlemcisi statik elektriğe karşı aşırı hassastır. Montajdan önce topraklanmış bir yüzeye dokunarak vücudunuzdaki yükü boşaltın.
5Aktivasyon:Yeni kartı taktıktan sonra yazıcı ekranındaki "AMS Firmware Update" uyarısını onaylayın. Güncelleme bitene kadar elektriği kesmeyin.
