Bambu Bambu Lab H2S Takım Başlığı Kartı (Toolhead Board) - DLB045
Bambu Lab H2 serisinin H2S modeli için özel olarak tasarlanmış orijinal Takım Başlığı (Toolhead - TH) kontrol kartıdır. Yazıcının hareketli kafasındaki tüm elektronik operasyonları yöneten bu ana bileşen; hotend ısıtma, NTC sıcaklık sensörü, ekstrüder motoru, soğutma fanları ve filament sensörünün kusursuz çalışmasını sağlar. H2D veya H2C modelleriyle uyumlu olmayan, sadece H2S'e özel konnektör yapısına sahip bu kart; "Toolhead not detected" hataları, fan arızaları veya ısıtma problemlerinde sisteminizi fab
3.386,71 TL
Havale/EFT ile %3 İndirimli: 3.318,98 TL
Print3D
KAFA ELEKTRONİĞİ
Kafadaki Tüm Operasyonun Yönetim Merkezi

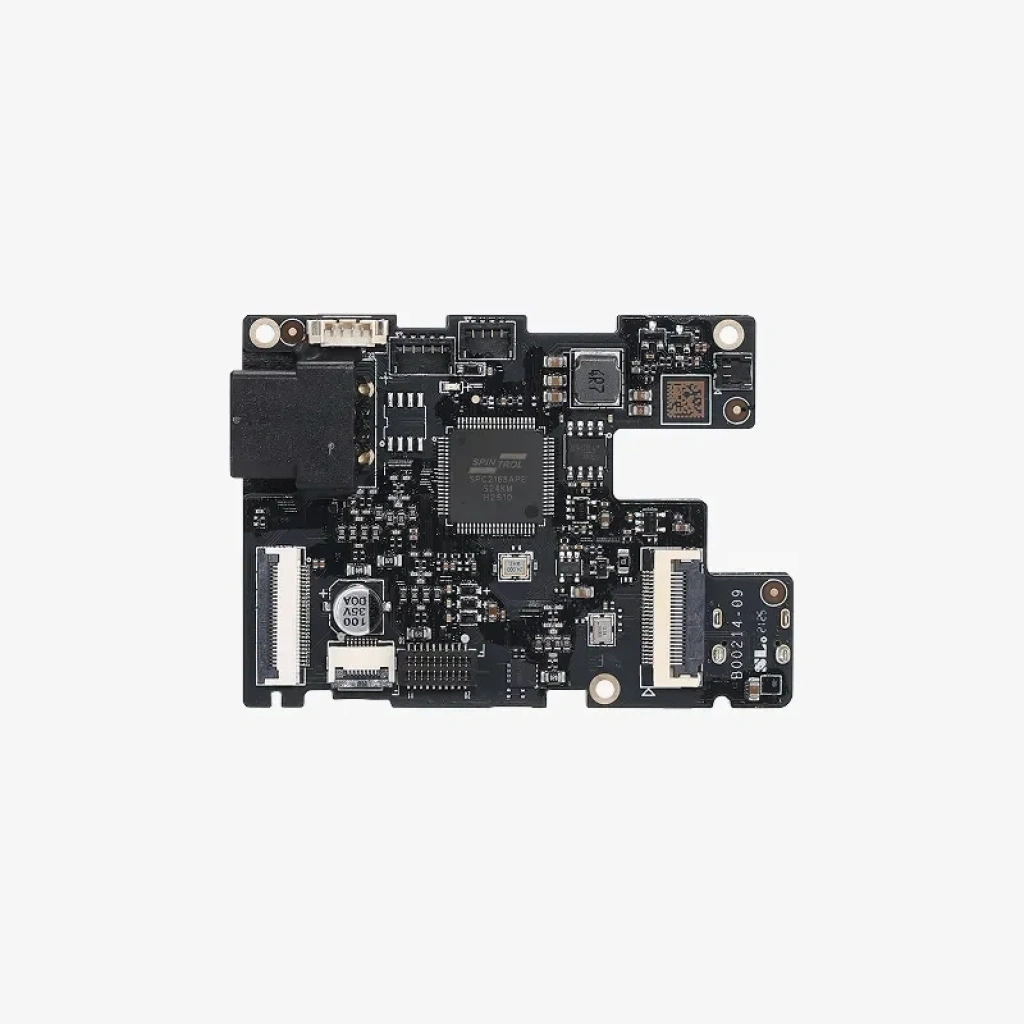

Bambu Lab H2S Toolhead Board
Bambu Lab H2S serisi 3D yazıcılar için özel olarak üretilen orijinal takım başlığı (TH) kontrol kartıdır. Yazıcınızın hareketli kafasındaki fan, ekstrüder, hotend ve sensörlerin veri alışverişini yöneten en kritik elektronik bileşendir.
H2S Modeli UyumluDLB045 Orijinal
Kritik Uyumluluk ve Güvenlik Notları
⚠️ Sadece H2S Modeli İçin
H2 serisindeki her modelin (H2D, H2S, H2C) takım başlığı mimarisi farklıdır. DLB045 kodlu bu kart sadece H2S modeli ile tam uyumludur. Diğer modellerle fiziksel konnektör uyumsuzluğu gösterir.
H2 serisindeki her modelin (H2D, H2S, H2C) takım başlığı mimarisi farklıdır. DLB045 kodlu bu kart sadece H2S modeli ile tam uyumludur. Diğer modellerle fiziksel konnektör uyumsuzluğu gösterir.
Donanımsal Arıza Belirtileri
Yazıcınızda "Toolhead not detected" hatası alıyorsanız, kafadaki fanlar veya hotend ısıtıcısı çalışmıyorsa ya da filament sensörü veri göndermiyorsa bu kartın değiştirilmesi gereklidir.
Yazıcınızda "Toolhead not detected" hatası alıyorsanız, kafadaki fanlar veya hotend ısıtıcısı çalışmıyorsa ya da filament sensörü veri göndermiyorsa bu kartın değiştirilmesi gereklidir.
Hassas Bağlantı Uyarısı
Kart üzerinde hassas FPC (esnek devre) kablo konnektörleri bulunur. Montaj sırasında bu bağlantıların zarar görmemesi için aşırı güç uygulamaktan kaçınılmalıdır.
Kart üzerinde hassas FPC (esnek devre) kablo konnektörleri bulunur. Montaj sırasında bu bağlantıların zarar görmemesi için aşırı güç uygulamaktan kaçınılmalıdır.
Güç Kesme Zorunluluğu
Herhangi bir kısa devre riskini önlemek için montaja başlamadan önce yazıcınızın elektrik fişini mutlaka prizden çekin.
Herhangi bir kısa devre riskini önlemek için montaja başlamadan önce yazıcınızın elektrik fişini mutlaka prizden çekin.
TİP
Toolhead Board
YÖNETİM
Fan/Motor/Isı
UYUMLU
H2S Modeli
KOD
DLB045
Uyumlu Modeller
BAMBU LAB H2S
H2D / H2C İLE UYUMLU DEĞİLDİR
Temel İşlevler
Yazıcınızın kafa grubundaki tüm donanımları tek merkezden koordine edin
Sıcak Uç (Hotend) Kontrolü
Isıtıcı fişek ve NTC sıcaklık sensöründen gelen verileri işleyerek baskı sıcaklığını milimetrik hassasiyette sabit tutar.
Ekstrüder Motor Yönetimi
Filamentin itilmesini sağlayan step motorun komutlarını ileterek kararlı bir ekstrüzyon akışı sağlar.
Gelişmiş Soğutma Kanalları
Hem parça soğutma fanını hem de hotend soğutma fanını yöneterek termal taşma ve baskı hatalarını engeller.
Akıllı Filament Sensörü
Filamentin bitip bitmediğini veya kesici mekanizmanın durumunu anlık olarak algılayıp anakarta raporlar.
Teknik Özellikler
| Ürün Adı | Bambu Lab H2S Toolhead Board (DLB045) |
| SKU / Parça Kodu | DLB045 |
| Marka | Bambu Lab |
| Uyumlu Cihaz | Bambu Lab H2S |
| Kontrol Edilen Birimler | Hotend, Ekstrüder, Fanlar, Filament Sensörü |
| Bağlantı Tipi | FPC Konnektör Destekli Anakart Bağlantısı |
| Termal Yönetim | NTC Sıcaklık Sensörü İşleme |
Paket İçeriği
- ✓ 1x Bambu Lab H2S TH Board (DLB045)
- ✓ 3x BT2-5 Montaj Vidası
- ✓ 1x Termal Macun (5g Paket)
- ✓ 1x Statik Elektrik Korumalı (ESD) Orijinal Paketleme
Değişim ve Kurulum Adımları
1Hazırlık:Yazıcıyı kapatın ve fişini çekin. Takım başlığı üzerindeki dış kapak vidalarını sökerek kapağı dikkatlice çıkarın.
2Eski Kartın Sökülmesi:Mevcut TH kartına bağlı olan fan, sensör ve motor kablolarını nazikçe ayırın. FPC (şerit) kabloyu konnektör kilidini açarak serbest bırakın.
3Yeni Kartın Montajı:DLB045 kodlu yeni kartı yuvasına oturtun. Paket içinden çıkan BT2-5 vidaları kullanarak kartı sabitleyin.
4Kablo Bağlantıları:Tüm kabloları orijinal şemaya göre ilgili yuvalarına takın. FPC kablonun tam ve düzgün oturduğundan emin olun.
5Test:Kapağı kapatın, cihazı çalıştırın. Ayarlar menüsünden "Self-test" işlemini başlatarak kafa üzerindeki tüm bileşenlerin tanındığını doğrulayın.
