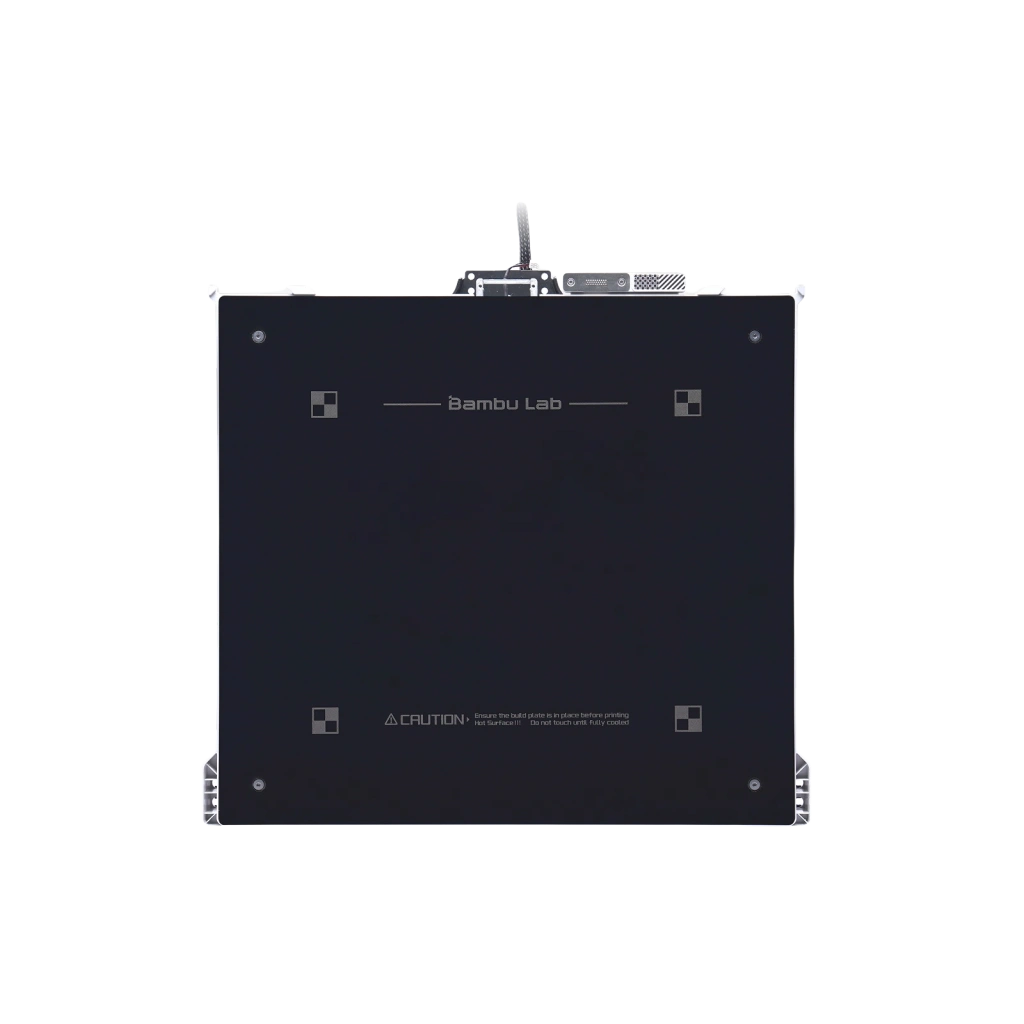

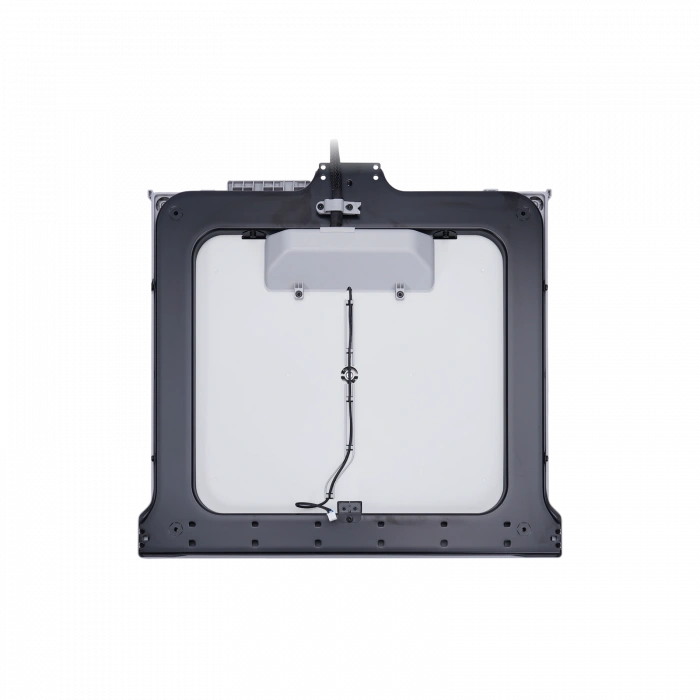

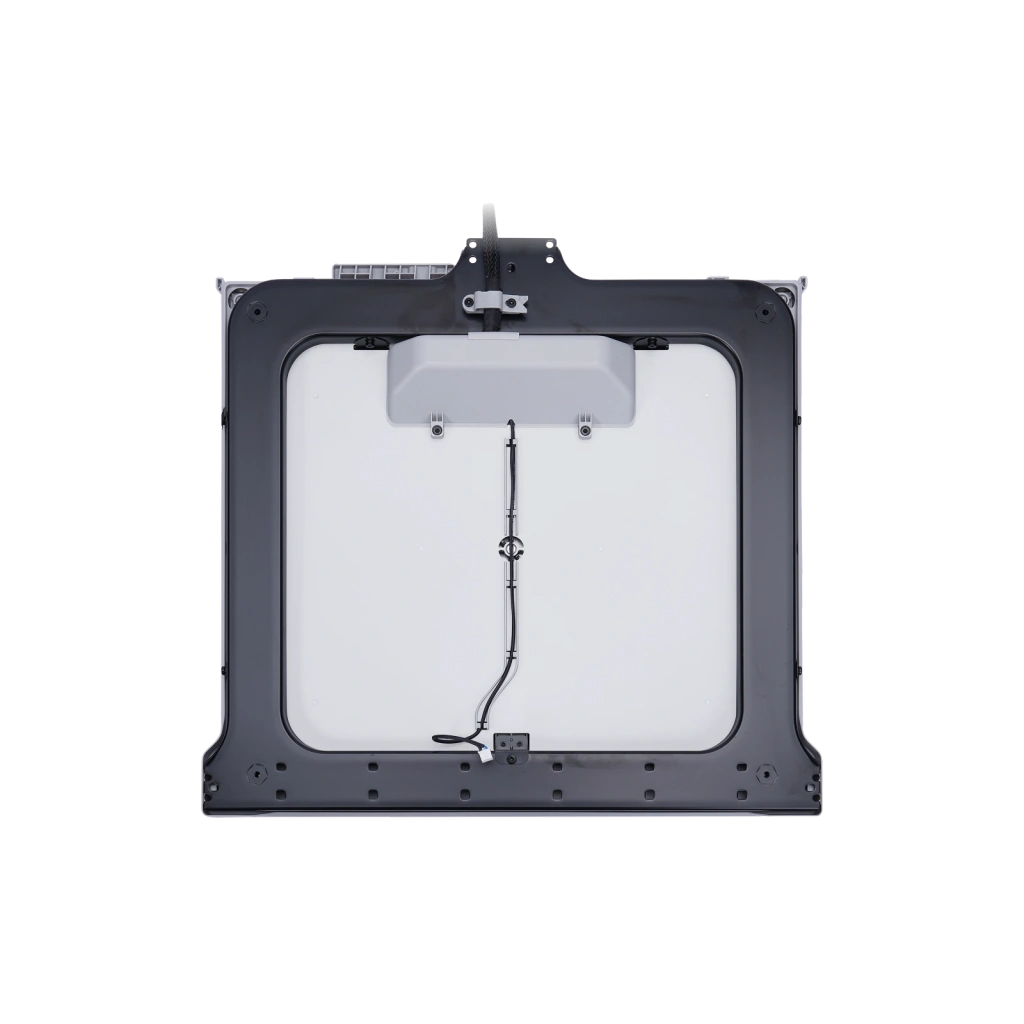

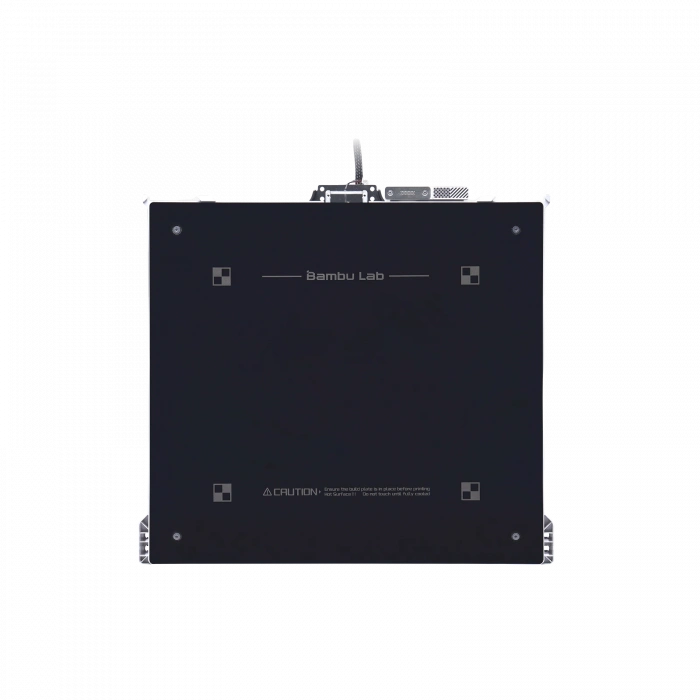

Bambu Bambu Lab Isıtıcı Tabla Ünitesi H2 Series (Heatbed Unit) 220V - FAC106
Bambu Lab H2 serisi (H2D, H2S) endüstriyel 3D yazıcılar için özel olarak geliştirilmiş, 220V AC yüksek voltajlı orijinal ısıtıcı tabla ünitesidir. 120°C maksimum çalışma sıcaklığına sahip olan bu ünite, H2 serisinin ağır iş yüküne uygun termal yalıtım ve endüstriyel kilitli terminal yapısıyla donatılmıştır. Diğer serilerle (P2S, X1, P1, A1) soket yapısı ve watt değeri açısından uyumlu olmayan FAC106; sensör hataları, mıknatıs tabakasının deformasyonu veya besleme hattı sorunlarında sisteminizi fabrika stand
17.034,89 TL
Havale/EFT ile %3 İndirimli: 16.694,19 TL
Print3D
ISITMA SİSTEMİ
H2 Serisi İçin Endüstriyel Termal Çözüm
Bambu Lab Heatbed Unit H2 Series
Bambu Lab H2 serisi (H2D, H2S) hibrit yazıcılar için özel olarak üretilen orijinal 220V AC ısıtıcı tabla ünitesidir. Endüstriyel sınıf termal yalıtım ve kilitli konnektör yapısı ile tasarlanan bu ünite, 120°C sıcaklığa kadar kararlı bir baskı zemini sunar.
H2 Series UyumluFAC106 Orijinal Parça
Kritik Uyumluluk & Eleminasyon Raporu
⚠️ %100 Yanlış Eşleşme Uyarısı
FAC106 kodu sadece H2 serisine özeldir. Vida delikleri benzer olsa dahi P2S serisi (FAC164), X1 serisi (FAH005/7), P1 serisi (FAH006) veya A1 serisi (FAC061) cihazlara takılmamalıdır. Watt değeri ve konnektör farkı ana karta (MC Board) kalıcı hasar verebilir.
FAC106 kodu sadece H2 serisine özeldir. Vida delikleri benzer olsa dahi P2S serisi (FAC164), X1 serisi (FAH005/7), P1 serisi (FAH006) veya A1 serisi (FAC061) cihazlara takılmamalıdır. Watt değeri ve konnektör farkı ana karta (MC Board) kalıcı hasar verebilir.
Yüksek Voltaj (HV) Güvenlik Notu
Bu ünite doğrudan 220V AC şebeke gerilimi ile çalışır. Değişim sırasında mutlaka dielektrik eldiven kullanılmalı ve kurulum sonrası cihazın şasi topraklaması multimetre ile kontrol edilmelidir.
Bu ünite doğrudan 220V AC şebeke gerilimi ile çalışır. Değişim sırasında mutlaka dielektrik eldiven kullanılmalı ve kurulum sonrası cihazın şasi topraklaması multimetre ile kontrol edilmelidir.
Termal Yalıtım Foam Kontrolü
Yeni üniteyle gelen endüstriyel yalıtım süngerinin (insulation foam) tam oturduğundan ve Z-ekseni millerine temas etmediğinden emin olun. Yanlış yerleşim hareket sistemine yük bindirebilir.
Yeni üniteyle gelen endüstriyel yalıtım süngerinin (insulation foam) tam oturduğundan ve Z-ekseni millerine temas etmediğinden emin olun. Yanlış yerleşim hareket sistemine yük bindirebilir.
VOLTAJ
220V AC
MAKS ISI
120°C
YAPI
Endüstriyel
KOD
FAC106
Eleminasyon ve Uyumluluk Listesi
✓ TAM UYUMLU: H2D / H2S
X P2S İÇİN: [FAC164] GEREKLİ
X X1 SERİSİ İÇİN: [FAH005/7] GEREKLİ
X P1 SERİSİ İÇİN: [FAH006] GEREKLİ
Ne Zaman Değiştirilmeli?
Aşağıdaki belirtiler tabla ünitesinin arızalandığını gösterir
HMS Hata Kodları
Ekranda "Heatbed Sensor Open Circuit" veya "Heatbed Overheat" uyarıları alınıyorsa sensör veya rezistans hattı bozulmuştur.
Fiziksel Kablo Deformasyonu
Isıtıcı yüzeyin altındaki 220V besleme terminallerinde kararma, koku veya plastik erimesi görülüyorsa değişim hayati önem taşır.
Manyetik Güç Kaybı
Mıknatıs tabakasının yüksek ısı döngüleri nedeniyle özelliğini yitirip yaylı çelik tablaları (build plate) tam tutmaması durumu.
Isınma Kararsızlığı
Tablanın belirli bölgelerinin geç ısınması veya hedef sıcaklığa hiç ulaşamaması rezistans iç yollarının hasar gördüğünü gösterir.
Teknik Özellikler
| Ürün Adı | Bambu Lab Heatbed Unit H2 Series (220V) |
| SKU / Parça Kodu | FAC106 |
| Marka | Bambu Lab |
| Çalışma Gerilimi | 220-240V AC (HV System) |
| Maksimum Sıcaklık | 120°C (Endüstriyel Limit) |
| Konnektör Tipi | Industrial Locking Terminal (H2-Specific) |
| Yalıtım | Yüksek Yoğunluklu Termal Koruma Süngeri |
| Uyumlu Cihazlar | Bambu Lab H2D / H2S |
Paket İçeriği
- ✓ 1x Bambu Lab H2 Series Isıtıcı Tabla Ünitesi (FAC106)
- ✓ Entegre Endüstriyel Besleme Kablo Demeti
- ✓ Termal Yalıtım Süngeri (Ön Montajlı)
- ✓ Orijinal Statik Elektrik Korumalı Paketleme
Değişim ve Kurulum Adımları
1HV Güvenliği:Yazıcıyı tamamen kapatın ve fişini çekin. Kapasitörlerin boşalması için en az 15 dakika bekleyin.
2Sökme İşlemi:Taban kapaklarını çıkarın. H2 serisine özel kilitli soketlerin mandallarına basarak güç ve sensör bağlantılarını ayırın.
3Eski Tablanın Ayrılması:Ana montaj vidalarını sökerek üniteyi yukarı doğru çıkarın. Eski yalıtım kalıntılarını temizleyin.
4Yeni Montaj:FAC106 ünitesini yerine oturtun. Yalıtım süngerinin Z-millerine sürtmediğinden emin olarak vidaları sabitleyin.
5Test ve Doğrulama:Konnektörleri "tık" sesi gelene kadar takın. Cihazı açıp "Bed Leveling" ve "Isı Testi" işlemlerini tamamlayın.
