Ürün görseli hazırlanmaktadır
STOKTA YOK

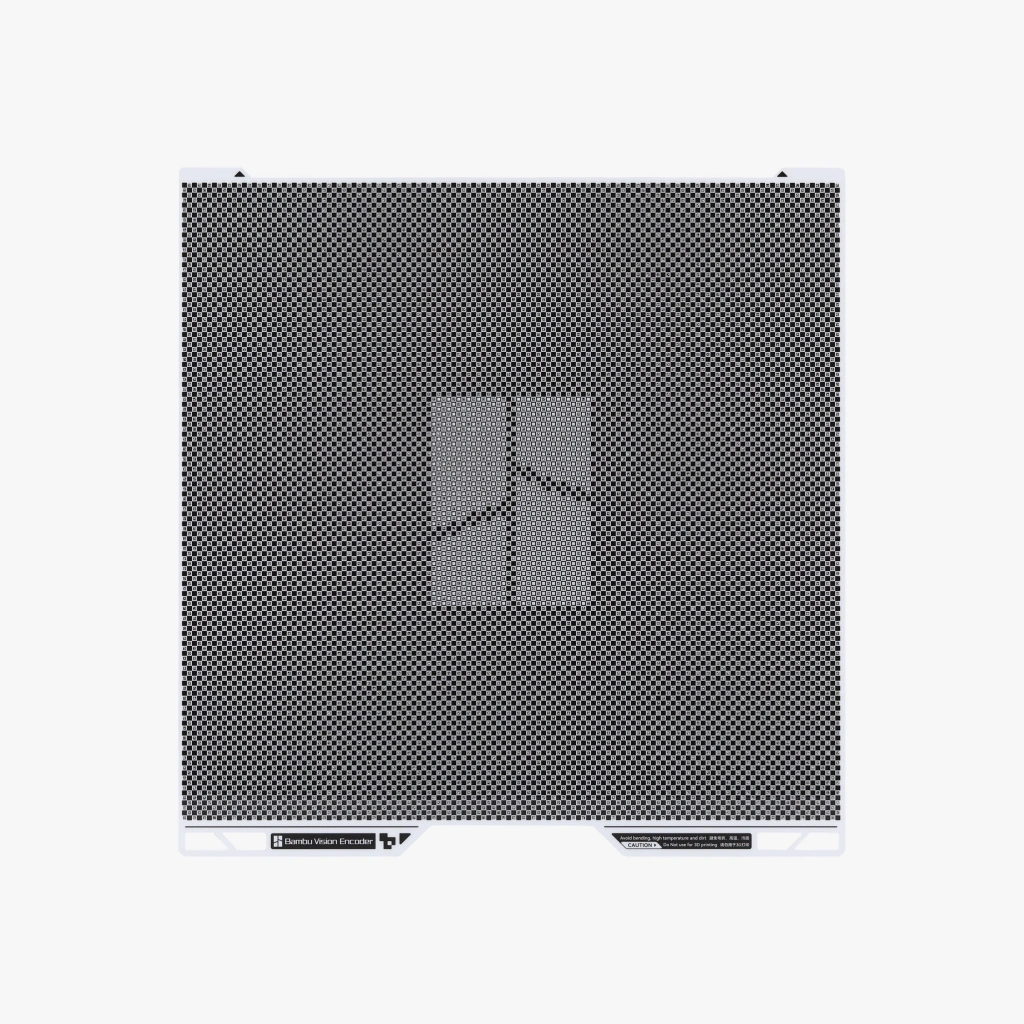

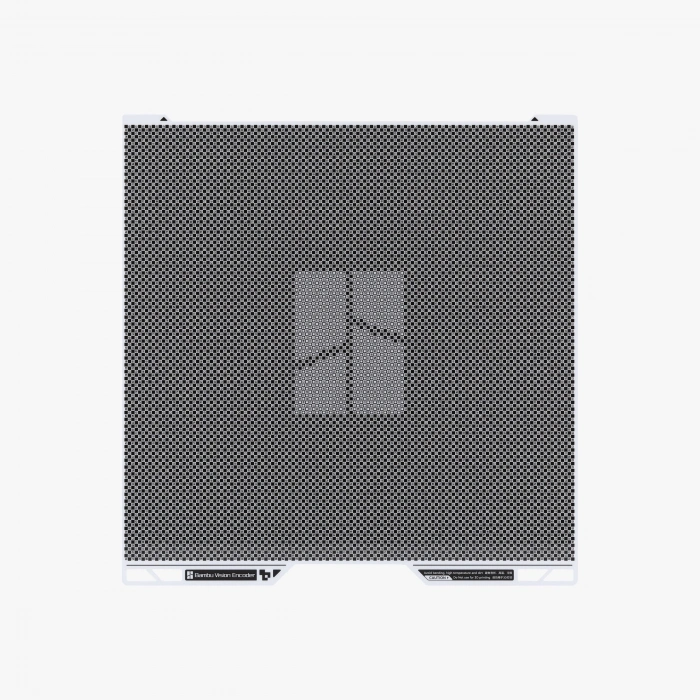

Bambu Bambu Lab Vision Encoder H2 Series (Görüntü Kodlayıcı Plakası) - FAP031-V1
Bambu Lab H2 serisi (H2D, H2S, H2C) yazıcılar için özel olarak geliştirilmiş, XY ekseni hareket hassasiyetini 50 μm'nin altına düşüren profesyonel bir kalibrasyon plakasıdır. Üzerinde bulunan 10.000'den fazla özel kodlama işareti ve 5 μm optik ölçüm çözünürlüğü sayesinde, yazıcının kafa kamerasını kullanarak mekanik sapmaları milimetrik hassasiyetle giderir. Kayış gevşemesi ve mekanik aşınma gibi zamanla oluşan hataları telafi ederek baskı kalitesini endüstriyel standartlara taşıyan bu plaka; "Kodlayıcı des
6.450,67 TL
Havale/EFT ile %2 İndirimli: 6.321,66 TL
Print3D
HASSAS KALİBRASYON
Mikron Seviyesinde XY Hareket Doğruluğu
Bambu Lab Vision Encoder H2 Series
Bambu Lab H2 serisi yazıcılar için özel olarak üretilen FAP031-V1 Vision Encoder, yazıcınızın mekanik sapmalarını 50 μm'nin altına indirmek için tasarlanmış ileri düzey bir kalibrasyon plakasıdır. Optik kodlama desenleri sayesinde baskı kalitesini endüstriyel hassasiyete taşır.
H2 Series UyumluFAP031-V1 Orijinal
Kritik Kullanım ve Eleminasyon Raporu
⚠️ %100 Doğrulama ve Uyumluluk
Bu parça sadece H2 serisi (H2D, H2S, H2C) donanımlarıyla çalışır. Kafa kamerası bulunmayan P2S, Lidar sensörü kullanan X1 veya farklı kafa mimarisine sahip P1 ve A1 serileriyle uyumlu DEĞİLDİR.
Bu parça sadece H2 serisi (H2D, H2S, H2C) donanımlarıyla çalışır. Kafa kamerası bulunmayan P2S, Lidar sensörü kullanan X1 veya farklı kafa mimarisine sahip P1 ve A1 serileriyle uyumlu DEĞİLDİR.
Isı Hassasiyeti Uyarısı
Kalibrasyon işlemine başlamadan önce ısıtıcı tablanın mutlaka oda sıcaklığında olduğundan emin olun. Yüksek ısı plakanın mikro düzeyde genleşmesine yol açarak hatalı ölçüm yapılmasına neden olur.
Kalibrasyon işlemine başlamadan önce ısıtıcı tablanın mutlaka oda sıcaklığında olduğundan emin olun. Yüksek ısı plakanın mikro düzeyde genleşmesine yol açarak hatalı ölçüm yapılmasına neden olur.
Temizlik ve Bakım Prosedürü
Plaka yüzeyindeki desenleri kesinlikle alkol veya aşındırıcı kimyasallar ile silmeyin; bu işlem desenleri silerek plakayı kullanılamaz hale getirebilir. Sadece yumuşak bir fırça veya hava ile tozdan arındırın.
Plaka yüzeyindeki desenleri kesinlikle alkol veya aşındırıcı kimyasallar ile silmeyin; bu işlem desenleri silerek plakayı kullanılamaz hale getirebilir. Sadece yumuşak bir fırça veya hava ile tozdan arındırın.
HASSASİYET
< 50 μm
DESEN SAYISI
10.000+
UYUMLU
H2 Series
KOD
FAP031-V1
Eleminasyon ve Uyumluluk Analizi
✓ TAM UYUMLU: H2D / H2S / H2C
X P2S İÇİN UYGUN DEĞİLDİR (Kamera Yok)
X X1 SERİSİ İÇİN UYGUN DEĞİLDİR (Lidar Kullanır)
X P1 / A1 SERİLERİYLE UYUMSUZDUR
Ne Zaman Kullanılmalı / Değiştirilmeli?
Aşağıdaki durumlarda Vision Encoder plakasını kontrol edin
HMS 0300-2900 Hatası
"Encoder pattern cannot be recognized" hatası, kafa kamerasının desenleri okuyamadığını belirtir. Plaka hasarı veya lens kirliliği olabilir.
Fiziksel Yüzey Hasarı
Plaka üzerindeki kare desenlerin çizilmesi, silinmesi veya yüksek sıcaklıkta plakanın yamulması durumunda kalibrasyon doğruluğu kaybolur.
Ölçüsel Tutarsızlıklar
Büyük ölçekli baskılarda boyut sapmaları (tolerance errors) yaşanıyorsa, XY ekseni hassasiyeti için yeniden kalibrasyon şarttır.
Mekanik Aşınma Telafisi
Kayışların zamanla gevşemesi veya rulman aşınması sonucu oluşan mikro sapmaları yazılımsal olarak telafi etmek için kullanılır.
Teknik Özellikler
| Ürün Adı | Bambu Lab Vision Encoder (Görüntü Kodlayıcı) |
| SKU / Parça Kodu | FAP031-V1 |
| Marka | Bambu Lab |
| Hareket Hassasiyeti | < 50 μm (XY Ekseni) |
| Ölçüm Çözünürlüğü | 5 μm Optik Sensör Kapasitesi |
| Desen Sayısı | 10.000+ Yüksek Kontrastlı Kodlama İşareti |
| Boyutlar | 393 x 380 x 15 mm |
| Kalibrasyon Hedefi | Enjeksiyon Kalıplama Seviyesinde Boyutsal Doğruluk |
Paket İçeriği
- ✓ 1x Bambu Lab Vision Encoder Plakası (FAP031-V1)
- ✓ Darbe Emici Özel Saklama Muhafazası
- ✓ Orijinal Sertifika ve Kullanım Notları
Uygulama ve Kalibrasyon Rehberi
1Ortam Hazırlığı:Isıtıcı tablanın oda sıcaklığında (soğuk) olduğundan emin olun. Yazıcı içindeki gereksiz parçaları temizleyin.
2Plaka Yerleşimi: Vision Encoder plakasını baskı tablası üzerine, desenler yukarı bakacak şekilde tam hizalı olarak yerleştirin.
3Kamera Kontrolü:Takım başlığı kamerasının lensini kuru bir mikrofiber bezle nazikçe silerek görüş açısını netleştirin.
4Kalibrasyonu Başlatma:Yazıcı ekranından "Maintenance" menüsüne girin ve "Motion Accuracy Calibration" seçeneğini başlatın.
5Sonuç Analizi:Yazıcı kafa kamerası ile plakayı tararken müdahale etmeyin. İşlem bittiğinde plaka üzerinden okunan veriler XY hareket motorlarına hassas düzeltme olarak kaydedilir.
