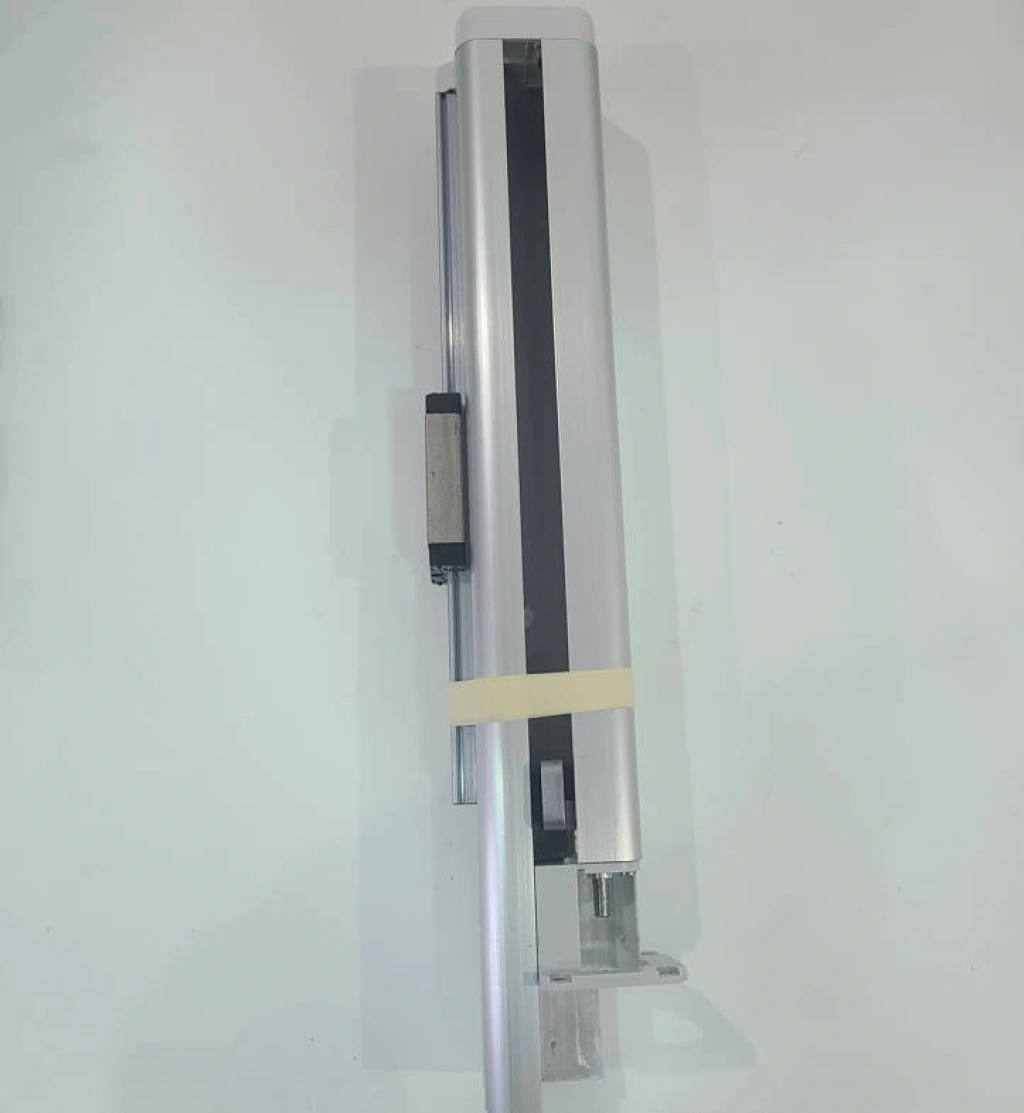

Bambu Bambu Lab Z-Axis Assembly A1 mini Series (Z-Eksen Montaj Grubu) - FAC030
Bambu Lab A1 mini 3D yazıcısının dikey hareket kabiliyetini sağlayan orijinal ana sütun montaj grubudur. Yüksek hassasiyetli çelik lineer ray ve torklu vidalı mil (leadscrew) içeren bu ünite, baskı kafasının (toolhead) Z ekseninde mikron seviyesinde doğrulukla hareket etmesini sağlar. Katman kalitesini doğrudan belirleyen havacılık sınıfı alüminyum gövdesi; "Z-axis homing failed" (HMS_0300-5000) hataları, Z-wobble (katman dalgalanması) sorunları veya mekanik sıkışmalarda cihazınızı fabrika ayarlarına döndür
6.556,42 TL
Havale/EFT ile %3 İndirimli: 6.425,29 TL
Print3D
MEKANİK SİSTEM
Dikey Hassasiyet & Mikron Seviyesinde Doğruluk
Bambu Lab Z-Axis Assembly A1 mini
Bambu Lab A1 mini yazıcınızın dikey eksen performansını belirleyen orijinal Z-Eksen Montaj Grubu'dur. Vidalı mil ve lineer ray sistemini tek bir havacılık sınıfı sütunda birleştiren bu ünite, kusursuz katman dizilimi ve pürüzsüz yüzey kalitesi için tasarlanmıştır.
A1 mini ÖzelFAC030 Orijinal
Kritik Montaj & Stabilite Notları
⚠️ Kusursuz Dik Açı (90 Derece)
Z sütununu taban şasisine sabitlerken tam dik (90°) durduğundan emin olun. Çok hafif bir eğim bile baskılarınızda "Z-wobble" denilen katman kayması veya görsel dalgalanmalara neden olacaktır.
Z sütununu taban şasisine sabitlerken tam dik (90°) durduğundan emin olun. Çok hafif bir eğim bile baskılarınızda "Z-wobble" denilen katman kayması veya görsel dalgalanmalara neden olacaktır.
Vidalı Mil Yağlama Gereksinimi
Ünite fabrikasyon olarak yağlı gelse de, montaj sonrasında vidalı mil (leadscrew) üzerine çok az miktarda kaliteli makine yağı (grease) uygulanması, sürtünmeyi azaltarak motor ömrünü uzatacaktır.
Ünite fabrikasyon olarak yağlı gelse de, montaj sonrasında vidalı mil (leadscrew) üzerine çok az miktarda kaliteli makine yağı (grease) uygulanması, sürtünmeyi azaltarak motor ömrünü uzatacaktır.
Kablo Yolu ve Güvenlik
Montaj sırasında motor ve sensör kablolarının profil içindeki kanallara sıkışmamasına aşırı dikkat edin. Ezilen bir kablo, anakart üzerinde kısa devreye veya motor arızalarına yol açabilir.
Montaj sırasında motor ve sensör kablolarının profil içindeki kanallara sıkışmamasına aşırı dikkat edin. Ezilen bir kablo, anakart üzerinde kısa devreye veya motor arızalarına yol açabilir.
AĞIRLIK
~1.4 kg
MALZEME
Havacılık Alü.
RAY TİPİ
Çelik Lineer
KOD
FAC030
Uyumlu Modeller
BAMBU LAB A1 MINI
STANDART A1 / X1 / P1 İLE UYUMLU DEĞİLDİR
Değişim Gerektiren Durumlar
Dikey hareket mekanizmasındaki sorunlarda bu üniteyi yenileyin
HMS_0300-5000 Hatası
Z ekseni sıfırlama (homing) işleminin başarısız olduğunu gösterir. Milin veya rayın mekanik olarak takılması bu hatanın ana kaynağıdır.
Z-Wobble (Dalgalanma)
Baskı yüzeylerinde tekrarlayan yatay çizgiler veya sapmalar görülüyorsa, vidalı mil yamulmuş veya yataklamalar bozulmuş olabilir.
Mekanik Gıcırtı ve Takılma
Dikey hareket sırasında kafa belirli bir noktada zorlanıyor veya ses çıkarıyorsa lineer ray bilyaları ömrünü tamamlamış demektir.
Fiziksel Deformasyon
Taşıma sırasında darbe alma veya düşürme sonucu dikey sütun profilinde oluşan en ufak bir eğilme, tüm sistemi işlevsiz kılar.
Teknik Özellikler
| Ürün Adı | Bambu Lab Z-Axis Assembly A1 mini Series |
| SKU / Parça Kodu | FAC030 |
| Marka | Bambu Lab |
| Profil Yapısı | Havacılık Sınıfı Alüminyum İskelet |
| Dikey İlerleme | Yüksek Torklu Vidalı Mil (Leadscrew) |
| Yataklama Sistemi | Yüksek Hassasiyetli Çelik Lineer Ray |
| Ağırlık | ~1.2 kg - 1.5 kg (Paketli) |
| Uyumlu Birim | Bambu Lab A1 mini Alt Şasisi |
Paket İçeriği
- ✓ 1x Bambu Lab Z-Axis Assembly (Komple Sütun)
- ✓ Lineer Ray ve Vidalı Mil (Ön Montajlı)
- ✓ Z-Ekseni Sabitleme Braketleri ve Vidalar
- ✓ Orijinal Koruma Ambalajı
Kurulum ve Kalibrasyon
1Hazırlık:Yazıcıyı tamamen kapatın ve fişini çekin. Motor ve sensör kablolarını anakarttan güvenli şekilde ayırın.
2X-Ekseni Ayrımı:Z-ekseni üzerinde asılı duran X-ekseni montaj grubunu (FAC014-N) dikkatli bir şekilde dikey sütundan ayırın.
3Sökme:Yazıcıyı yan yatırarak taban şasisi ile eski Z-sütununu birbirine bağlayan ana vidaları söküp üniteyi çıkarın.
4Yeni Montaj:FAC030 ünitesini taban yuvasına 90 derece açıyla oturtun. Vidaları çapraz bir düzende, gerilim oluşturmadan dengeli şekilde sıkın.
5Kalibrasyon:Cihazı toplayın. Donanım değişimi nedeniyle mutlaka "Auto-Bed Leveling" ve "Vibration Compensation" işlemlerini yaparak dikey aksı doğrulayın.
