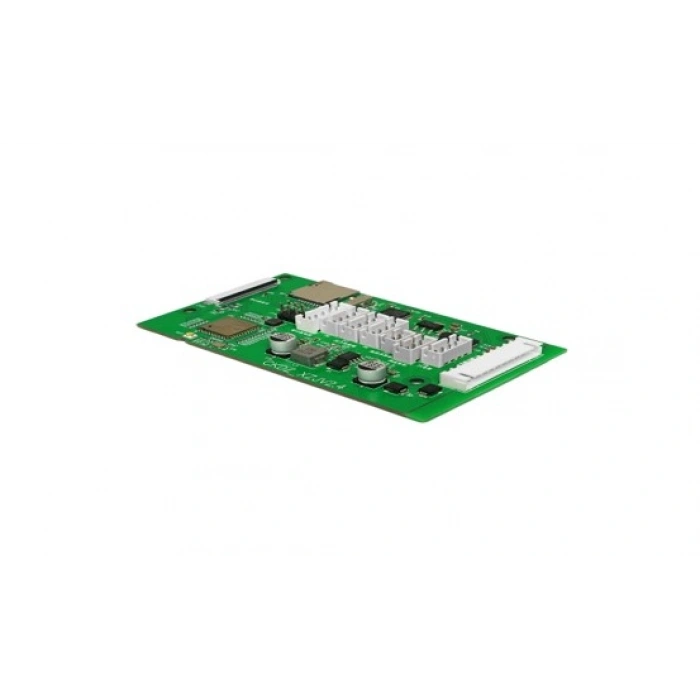

Flsun Flsun T1 / T1 Pro Lower Function Adapter Board
Flsun T1 ve T1 Pro yüksek hızlı 3D yazıcılarınızın alt gövdesinde yer alan orijinal elektronik adaptör kartıdır (Lower Function Adapter Board). Ana çekirdek kartı (core board) ile üst anakart arasında güvenli bir güç aktarımı köprüsü oluşturur. Ayrıca ısıtıcı yatak seviyeleme sensörlerinden (load cell) ve dokunmatik ekrandan gelen analog/dijital sinyalleri işleyerek ana sisteme iletir. Yazıcınızda yatak kalibrasyon hatası, ekranın tepki vermemesi veya haberleşme kopukluğu gibi donanımsal arızalar yaşadığını
3.361,50 TL
Havale/EFT ile %3 İndirimli: 3.294,27 TL
Print3D
KONTROL SİSTEMİ
Sinyal İşleme & Güç Dağıtımı

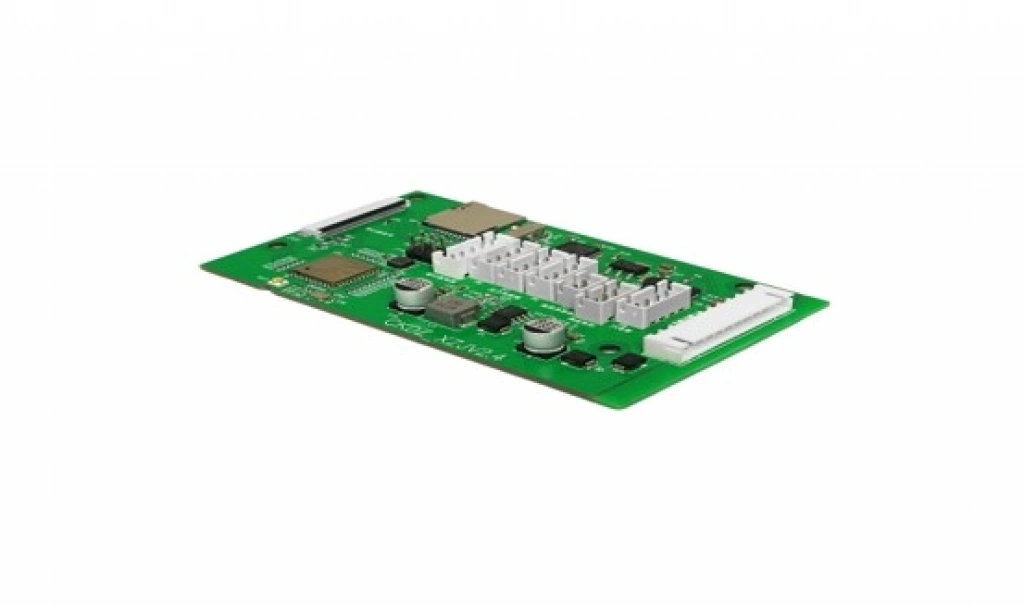

FLSUN T1 Pro Alt Adaptör Kartı
FLSUN T1 Pro yazıcısının ana kontrol üniteleri ile çevre bileşenleri arasındaki iletişimi sağlayan kritik devre kartı. Sinyal işleme, güç dağıtımı, yük hücresi ve tabla seviyeleme sistemini yönetir.
T1 / T1 Pro Uyumlu301100000022 Orijinal
Kritik Kontrol Bileşeni
Sinyal İşleme & Dönüştürme
Isıtıcı tabla (hot bed) ve ekrandan gelen sinyalleri mantıksal olarak dönüştürür ve işler. Ana kart ile üst adaptör kartı arasında köprü görevi görür.
Isıtıcı tabla (hot bed) ve ekrandan gelen sinyalleri mantıksal olarak dönüştürür ve işler. Ana kart ile üst adaptör kartı arasında köprü görevi görür.
Güç Dağıtımı
Ana karttan aldığı gücü denetimli bir şekilde üst ana karta ve diğer bileşenlere iletir. Güç yönetiminin kararlılığını sağlar.
Ana karttan aldığı gücü denetimli bir şekilde üst ana karta ve diğer bileşenlere iletir. Güç yönetiminin kararlılığını sağlar.
Sensör Kontrolü
Özellikle yük hücresi (load cell) ve otomatik tabla seviyeleme sisteminin (bed leveling) çalışmasını yönetir. Hassas kalibrasyonu kontrol eder.
Özellikle yük hücresi (load cell) ve otomatik tabla seviyeleme sisteminin (bed leveling) çalışmasını yönetir. Hassas kalibrasyonu kontrol eder.
Bağlantı Hub'ı
Yazıcının ana kartı olarak WiFi modülü, kamera ve LED bağlantı kabloları gibi bileşenler bu kartla etkileşim halindedir.
Yazıcının ana kartı olarak WiFi modülü, kamera ve LED bağlantı kabloları gibi bileşenler bu kartla etkileşim halindedir.
UZUNLUK
90mm
GENİŞLİK
60mm
YÜKSEKLIK
11mm
UYUMLU
2 Model
Uyumlu Modeller
FLSUN T1
FLSUN T1 PRO
Temel Özellikler
FLSUN T1 Pro yazıcısının merkezi kontrol noktası olarak görev yapar
Sinyal İşleme
Isıtıcı tabla ve ekran sinyallerini işleyerek ana kontrol kartıyla iletişim kurar. Mantıksal dönüştürme görevlerini güvenilir şekilde yerine getirir.
Güç Dağıtımı
Güç kaynaklarından aldığı enerjisini yazıcının tüm sistemlerine denetimli şekilde dağıtır. Sistem kararlılığını sağlar.
Yük Hücresi Kontrolü
Tabla seviyeleme ve yük ve deteksiyonu için yük hücresi sensorü yönetir. Otomatik kalibrasyon fonksiyonlarını destekler.
Bağlantı Yönetimi
WiFi modülü, kamera, LED ve diğer çevre bileşenlerine bağlantı sağlar. Tüm bileşen iletişiminin merkezi noktası işlevi görür.
Teknik Özellikler
| Ürün Adı | FLSUN T1 Pro Alt Fonksiyon Adaptör Kartı (KONTROL SİSTEMİ) |
| SKU / Parça Kodu | 301100000022 |
| Marka | FLSUN |
| Uyumlu Modeller | FLSUN T1, FLSUN T1 Pro |
| Boyutlar | 90mm (U) x 60mm (G) x 11mm (Y) |
| Ana İşlev | Sinyal işleme ve güç dağıtımı |
| Yönetilen Bileşenler | Hot bed, ekran, yük hücresi, LED, WiFi, kamera |
| Bağlantı Türü | Konnektörlü devre kartı montajı |
| Uyumluluk | Ana kart ile üst adaptör kart köprüsü |
| Teknik Destek | FLSUN Resmi Destek Kapsamında |
| Değişim Kriteri 1 | Devre kartı üzerinde gözle görülür hasar veya yanık |
| Değişim Kriteri 2 | Yük hücresi veya tabla seviyeleme sorunları çözülemiyorsa |
| Kurulum Düzeyi | İleri (Teknik Bilgi Gerekli) |
Paket İçeriği
- ✓ 1x FLSUN T1 Pro Alt Fonksiyon Adaptör Kartı (Ana Devre Kartı)
Montaj Adımları
1Güvenlik Önlemi:Yazıcıyı tamamen kapatın ve tüm güç kaynaklarını kesin. En az 5 dakika bekleyerek yüksek gerilim deşarjını sağlayın.
2Erişim Panellerini Açın:Sağ yan paneli (H2.0 alyan anahtarı) ve alt kapağı sökün. Kamerayı çıkarın. LED ve ekran kablolarını dikkatli şekilde ayırın.
3Eski Kartı Ayırın:Alt gövdeye sabitlenmiş WiFi modülünü ve kablolarını dikkatlice söküp bir tarafa koyun. Sabitlenmiş vidaları (H1.5 alyan anahtarı) çıkarın.
4Terminalleri Aktarın:Eski karttaki tüm terminali söküp yeni karta aynı düzende ve sırada takın. Her terminali kontrol edin ki iyice oturmuş olsun.
5Yeni Kartı Montaj Edin:Yeni adaptör kartını sabitlenmiş pozisyona yerleştirin. Sabitlenmiş vidaları sıkıca takın (H1.5, H2.0, H2.5, H3.0 alyan anahtarları gereklidir).
6Bağlantıları Kontrol Edin:WiFi modülü, LED ve ekran kablolarını yeniden bağlayın. Tüm bağlantıların sıkı ve doğru olduğundan emin olun. Panelleri kapatın ve sistemi test edin.
