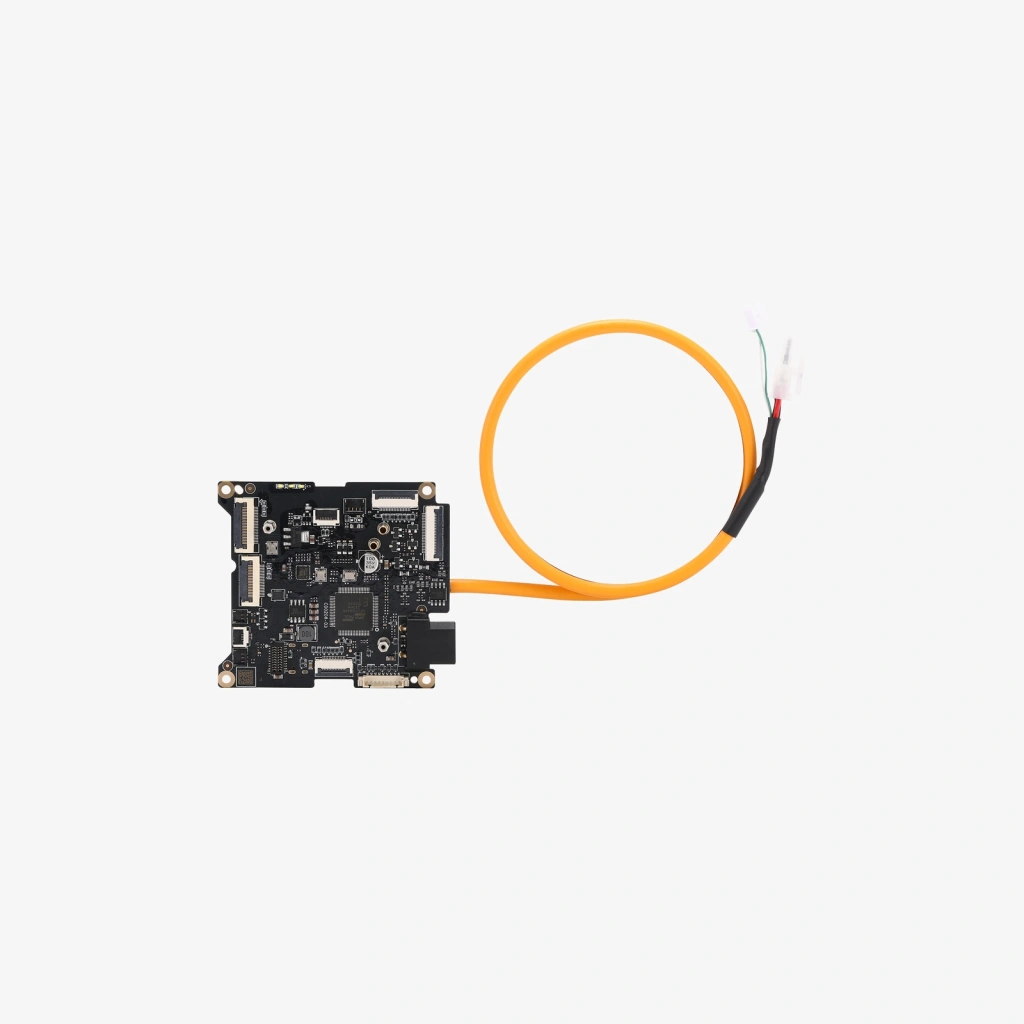

Bambu Bambu Lab TH Board H2C Series (Toolhead Board) - DLB060
Bambu Lab H2C hibrit serisi yazıcılar için özel olarak tasarlanmış, takım başlığının (toolhead) tüm elektronik yönetimini üstlenen orijinal ana dağıtım kartıdır. Lazer modülü kontrolü, hotend ısıtma, fan yönetimi ve Eddy akımı nozül yükseklik sensörü verilerini koordine eden bu "sinir merkezi", tüm verileri yüksek hızda ana işlemciye (AP Board) iletir. HMS_0500-0200-0001-0007 iletişim hataları, lazer ateşleme sorunları veya sensör arızalarında sisteminizi orijinal performansına döndürmek için üretilen DLB06
5.906,84 TL
Havale/EFT ile %3 İndirimli: 5.788,70 TL
Print3D
KAFA ELEKTRONİĞİ
H2C Hibrit Serisi İçin Merkezi Kontrol Ünitesi
Bambu Lab TH Board H2C Series
Bambu Lab H2C hibrit serisi yazıcılar için özel olarak üretilen orijinal takım başlığı kartıdır (Toolhead Board). Lazer modülü, hotend ve Eddy akımı sensörü gibi bileşenlerin anakart ile kusursuz haberleşmesini sağlayarak hem lazer hem 3D baskı süreçlerini tek merkezden yönetir.
H2C Hibrit UyumluDLB060 Orijinal Parça
H2C Özel Donanım & Teknik Notlar
⚠️ Hibrit Mimari Uyumluluğu
DLB060 kodlu bu kart sadece H2C hibrit modelleri ile uyumludur. Lazer kontrol portu içermesi ve yazılım protokolü farklılığı nedeniyle P1P, P1S veya X1 serisi standart 3D yazıcılarla kullanılamaz.
DLB060 kodlu bu kart sadece H2C hibrit modelleri ile uyumludur. Lazer kontrol portu içermesi ve yazılım protokolü farklılığı nedeniyle P1P, P1S veya X1 serisi standart 3D yazıcılarla kullanılamaz.
Eddy Akımı Sensör Veriyolu
Nozül yüksekliğini hassas bir şekilde algılayan Eddy sensörü verilerini işleyerek otomatik tabla seviyeleme ve lazer odaklama süreçlerini milimetrik kararlılıkla yürütür.
Nozül yüksekliğini hassas bir şekilde algılayan Eddy sensörü verilerini işleyerek otomatik tabla seviyeleme ve lazer odaklama süreçlerini milimetrik kararlılıkla yürütür.
Hassas Pin ve Soket Yapısı
Kart üzerindeki konnektörler son derece küçüktür. Montaj sırasında pinlerin eğilmemesi için mutlaka cımbız kullanılmalı ve kablolar aşırı zorlanmadan takılmalıdır.
Kart üzerindeki konnektörler son derece küçüktür. Montaj sırasında pinlerin eğilmemesi için mutlaka cımbız kullanılmalı ve kablolar aşırı zorlanmadan takılmalıdır.
TİP
Hybrid TH
PORT
Lazer+3D
SENSÖR
Eddy Support
KOD
DLB060
Uyumlu Modeller
BAMBU LAB H2C
P1 / X1 / A1 SERİLERİYLE UYUMLU DEĞİLDİR
Ne Zaman Değiştirilmeli?
Hibrit sisteminizdeki elektronik aksaklıklarda bu belirtileri kontrol edin
HMS_0500-0200-0001-0007 Hatası
Takım başlığı kartı ile ana kart arasındaki iletişim kopmuş demektir. Kablo bağlantıları sağlamsa kart arızalanmış olabilir.
Lazer Ateşleme Sorunu
Lazer modülü sağlam olmasına rağmen modülün çalışmaması veya otomatik odaklama yapamaması durumunda bu karttaki lazer hattı bozulmuştur.
Sensör Veri Kayıpları
Nozül yükseklik algılamasında (Eddy Current Sensor) sürekli hata alınıyorsa kartın veri işleme kanallarında sorun olabilir.
Termal Hatalar
Hotend ısıtma başarısızlıkları veya sıcaklık verisinin okunamaması (NA/0 değerleri) dağıtım kartı kaynaklı olabilir.
Teknik Özellikler
| Ürün Adı | Bambu Lab TH Board H2C Series (DLB060) |
| SKU / Parça Kodu | DLB060 |
| Marka | Bambu Lab |
| Uyumlu Cihazlar | Bambu Lab H2C (Hybrid Models Only) |
| Özel Portlar | Laser Control, Eddy Current Sensor, Hotend Heater, Fan PWM |
| İletişim Protokolü | Yüksek Hızlı Seri Veri Arabirimi |
| Konnektör Tipi | Mikro Konnektör ve Kilitli Soketler |
| Paket İçeriği | 1x TH Board + Montaj Vida Seti |
Paket İçeriği
- ✓ 1x Bambu Lab H2C Series TH Board (DLB060)
- ✓ Montaj Vidaları
- ✓ Statik Elektrik Korumalı (ESD) Orijinal Paketleme
Değişim ve Kurulum Rehberi
1Hazırlık:Yazıcıyı kapatın ve fişini çekin. Kafa üzerindeki statik elektriği boşaltmak için toprak bir yüzeye dokunun.
2Sökme İşlemi:Takım başlığının koruma kapaklarını ve lazer modülü muhafazasını sökün. Eski kart üzerindeki tüm konnektörleri nazikçe ayırın.
3Kart Değişimi:Sabitleme vidalarını söküp eski kartı çıkarın. DLB060 kodlu yeni kartı yuvasına yerleştirin ve vidaları tam oturtun.
4Bağlantı ve Kablolama:Lazer, fan ve sensör kablolarını doğru portlara, pinlerin eğilmediğinden emin olarak takın. Kablo yollarını kontrol edin.
5Doğrulama:Yazıcıyı çalıştırın. Ayarlar menüsünden "Lazer Odaklama" ve "Hotend Isıtma" testlerini yaparak donanımın tanındığını teyit edin.
