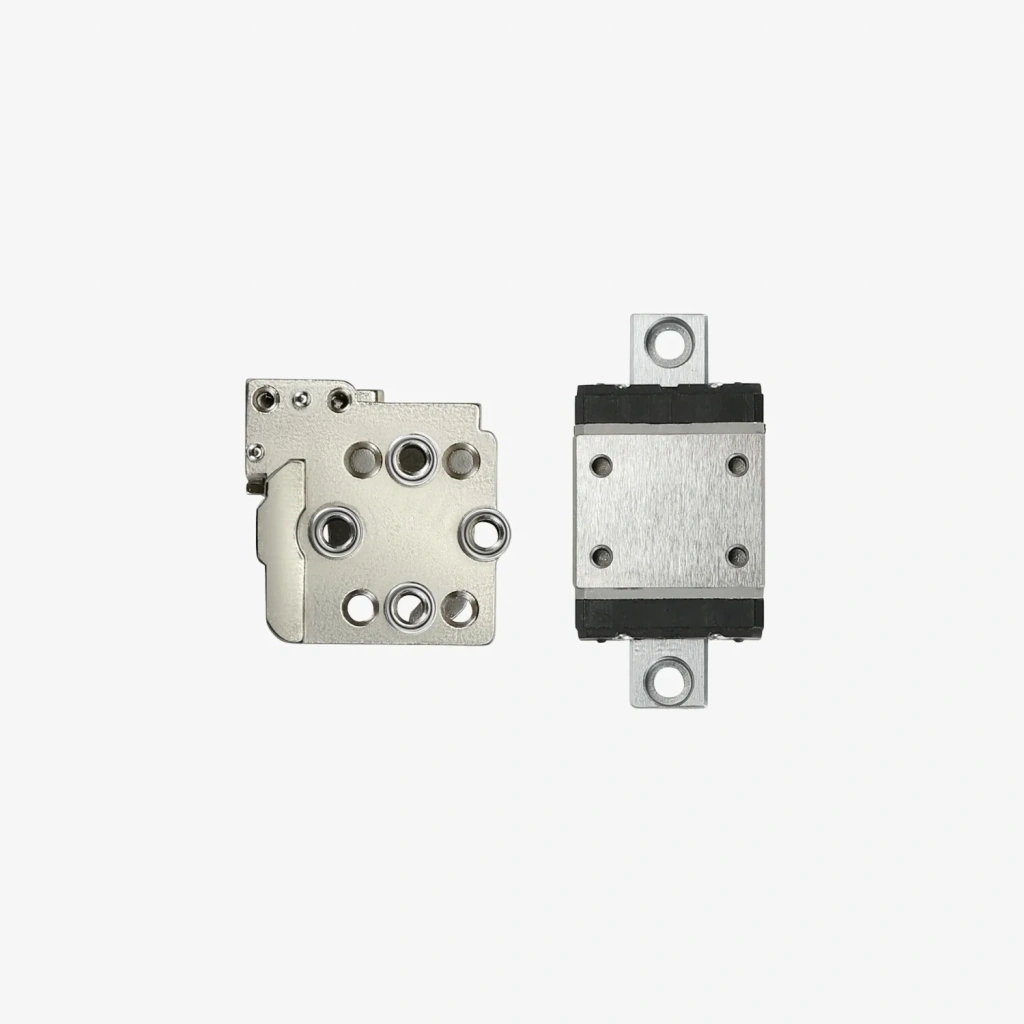

Bambu Bambu Lab Nozzle Lifting Rail H2 Series - FAC089
Bambu Lab H2 serisi (H2D, H2D Pro, H2C) hibrit yazıcılar için özel olarak tasarlanmış orijinal Nozzle Lifting Rail (Meme Kaldırma Rayı) ünitesidir. Sol taraftaki hotend ısıtma tertibatının arka kısmına monte edilen bu lineer ray sistemi, hotend’in dikey eksendeki (yukarı-aşağı) hareketini milimetrik hassasiyetle yönetir. Çoklu kafa değişimlerinde ve nozül geçişlerinde kusursuz konumlandırma sağlayan FAC089 kodlu bu yüksek dayanımlı metal parça; raydan gelen anormal sesler, hareket takılmaları veya konumland
2.908,09 TL
Havale/EFT ile %2 İndirimli: 2.849,93 TL
Print3D
MEKANİK SİSTEM
Hassas Hotend Konumlandırma & Pürüzsüz Geçişler
Bambu Lab Nozzle Lifting Rail H2 Series
Bambu Lab H2 serisi çok fonksiyonlu yazıcılar için özel olarak tasarlanmış orijinal yedek parçadır. Hotend ünitesinin dikey hareketini kontrol eden bu lineer ray sistemi, nozül değişimleri ve kafa geçişleri sırasında milimetrik hassasiyet sunarak baskı kalitenizi en üst seviyede tutar.
H2 Serisi UyumluFAC089 Orijinal Parça
Kritik Teknik Notlar & Montaj Uyarıları
⚠️ Eddy Akımı Bobini Koruması
Kurulum sırasında sürgüyü (slider) takarken sol taraftaki Eddy akımı bobinine temas etmemeye ve zarar vermemeye azami dikkat gösterin. Bu bobinin hasar alması otomatik kalibrasyon hatalarına yol açar.
Kurulum sırasında sürgüyü (slider) takarken sol taraftaki Eddy akımı bobinine temas etmemeye ve zarar vermemeye azami dikkat gösterin. Bu bobinin hasar alması otomatik kalibrasyon hatalarına yol açar.
Hassas Boşluk Kontrolü (0.2mm)
Montaj tamamlandıktan sonra sürgü ile bobin arasındaki mesafeyi standart bir A4 kağıdı kullanarak kontrol edin. Boşluğun yaklaşık 0.2mm olması sistemin doğru çalışması için şarttır.
Montaj tamamlandıktan sonra sürgü ile bobin arasındaki mesafeyi standart bir A4 kağıdı kullanarak kontrol edin. Boşluğun yaklaşık 0.2mm olması sistemin doğru çalışması için şarttır.
Yağlama ve Akıcılık
Rayın pürüzsüz çalışması için her iki tarafına çok az miktarda ince makine yağı uygulayın. Aşırı yağlama toz birikmesine ve mekanizmanın zamanla ağırlaşmasına neden olabilir.
Rayın pürüzsüz çalışması için her iki tarafına çok az miktarda ince makine yağı uygulayın. Aşırı yağlama toz birikmesine ve mekanizmanın zamanla ağırlaşmasına neden olabilir.
Doğru Vida Kullanımı
Sürgü sabitlemesi için M2x4.5 vidaları, rayın brakete montajı için ise M2.5x7 vidaları kullanın. Yanlış vida kullanımı yivlere veya ray yapısına zarar verebilir.
Sürgü sabitlemesi için M2x4.5 vidaları, rayın brakete montajı için ise M2.5x7 vidaları kullanın. Yanlış vida kullanımı yivlere veya ray yapısına zarar verebilir.
AĞIRLIK
0.043 kg
BOYUT
60x60x30
MALZEME
Yüksek Metal
KOD
FAC089
Uyumlu Modeller
BAMBU LAB H2D
BAMBU LAB H2D PRO / LASER
BAMBU LAB H2C
X1 / P1 / A1 İLE UYUMLU DEĞİLDİR
Değişim Gerektiren Durumlar
Aşağıdaki belirtiler mekanizmanın ömrünü tamamladığını gösterir
Anormal Sesler
Kafa hareketi sırasında veya nozül geçişlerinde raydan gelen gıcırtı, sürtünme veya metalik sesler aşınmanın işaretidir.
Mekanik Takılmalar
Rayın dikey hareketinin sertleşmesi veya pürüzsüzlüğünü kaybetmesi, hotend'in yanlış seviyede kalmasına neden olur.
Konumlandırma Sapmaları
Nozül değişimleri sonrası ilk katman hataları veya katman kaymaları yaşanıyorsa lineer ray hassasiyetini yitirmiş olabilir.
Fiziksel Deformasyon
Kaldırma sürgüsünün (slider) eğilmesi, çatlaması veya ray üzerindeki yatakların dağılması durumunda parça acilen değiştirilmelidir.
Teknik Özellikler
| Ürün Adı | Bambu Lab Nozzle Lifting Rail H2 Series |
| SKU / Parça Kodu | FAC089 |
| Marka | Bambu Lab |
| Malzeme Yapısı | Yüksek Dayanımlı Metal Alaşım |
| Mekanizma Tipi | Hotend Dikey Konumlandırma İçin Lineer Ray |
| Ağırlık | ~ 0.043 kg |
| Boyutlar | 60 x 60 x 30 mm |
| Uyumlu Birim | Hotend Heating Assembly (Left) |
Paket İçeriği
- ✓ 1x Bambu Lab Nozzle Lifting Rail (Kaldırma Rayı)
- ✓ 1x Nozzle Lifting Slider (Kaldırma Sürgüsü)
- ✓ Montaj Vidaları Seti
- ✓ 1x Orijinal Koruma Ambalajı
Kurulum Adımları
1Hazırlık:Yazıcıyı kapatın, fişini çekin ve hotend ünitesinin tamamen soğumasını bekleyin. Soğutma fanlarını ve dış kanalları sökün.
2Hotend Sökümü:Sol taraftaki hotend tertibatını TH kartından ayırmadan, tutucu vidalarını sökerek yavaşça kenara alın.
3Eski Rayın Değişimi:H2.0 alyan ile 4 sürgü sabitleme ve 2 ray sabitleme vidasını çıkarın. Yeni rayı (FAC089) brakete yerleştirip vidalayın.
4Sürgü Montajı:Yeni kaldırma sürgüsünü ray üzerine kaydırarak takın. Eddy akımı bobinine çarpmamaya aşırı dikkat edin.
5Boşluk Testi ve Kalibrasyon:Sürgü ile bobin arasına bir A4 kağıdı sokarak 0.2mm boşluğu doğrulayın. Cihazı toplayıp mutlaka "Auto-Calibration" işlemini başlatın.
