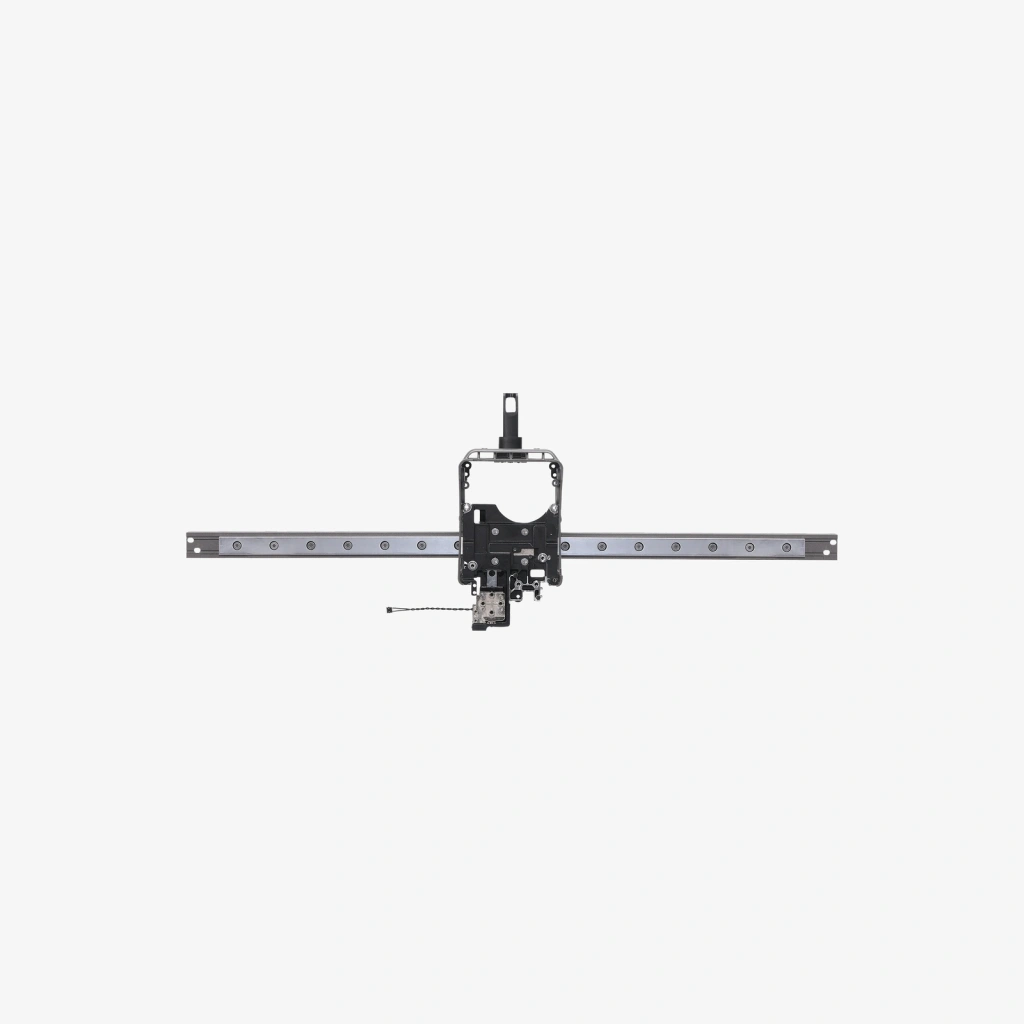

Bambu Bambu Lab X-Axis Steel Linear Rail Assembly H2 Series (Çelik Lineer Ray Grubu) - FAC194
Bambu Lab H2 serisi (H2D, H2C, H2S) endüstriyel yazıcılar için özel olarak geliştirilmiş, karbon çubuk mimarisinden farklı olarak yüksek mukavemetli çelik lineer ray yapısına sahip orijinal X-ekseni ünitesidir. 50 μm altı hareket hassasiyeti sunan bu modül, metal profil üzerine entegre edilmiş sertleştirilmiş çelik ray ve bilyalı araba (carriage) sistemiyle donatılmıştır. Karbon çubuklardaki aşınma ve tozlanma sorunlarını tamamen ortadan kaldıran FAC194; rezonans hataları (HMS 0300-0D00), rayda paslanma vey
11.843,86 TL
Havale/EFT ile %3 İndirimli: 11.606,98 TL
Acele Edin! Bu üründen stoklarımızda sadece 2 adet kaldı.
WHATSAPP İLE SİPARİŞ VER
Print3D
MEKANİK SİSTEM
Sertleştirilmiş Çelik ile Maksimum Rijitlik
Bambu Lab X-Axis Steel Rail H2
Bambu Lab H2 serisi yazıcılar için özel olarak tasarlanmış orijinal çelik lineer ray montaj grubudur. Karbon çubukların aksine, endüstriyel bilyalı kızak teknolojisi kullanan bu ünite, 50 μm altı hassasiyeti ve sarsıntısız hareket kabiliyeti ile en zorlu baskılarda bile üstün yüzey kalitesi sunar.
H2 Series UyumluFAC194 Orijinal
Kritik Eleminasyon & Bakım Prosedürü
⚠️ %100 Model Doğrulama
FAC194 kodu sadece H2 serisi (H2D, H2S, H2C) donanımlarıyla uyumludur. Karbon çubuk sistemi kullanan P2S, X1 (FAH003) veya P1 (FAH004) serileriyle fiziksel ve teknik olarak uyumlu DEĞİLDİR.
FAC194 kodu sadece H2 serisi (H2D, H2S, H2C) donanımlarıyla uyumludur. Karbon çubuk sistemi kullanan P2S, X1 (FAH003) veya P1 (FAH004) serileriyle fiziksel ve teknik olarak uyumlu DEĞİLDİR.
Yağlama Zorunluluğu (Kritik Fark)
Karbon çubukların aksine, bu metal raylar MUTLAKA YAĞLANMALIDIR. Montaj öncesi ve periyodik bakımlarda sadece Bambu Lab onaylı BX-300 serisi veya kaliteli makine gresi kullanılmalıdır. Kuru çalışma bilyaların dağılmasına neden olur.
Karbon çubukların aksine, bu metal raylar MUTLAKA YAĞLANMALIDIR. Montaj öncesi ve periyodik bakımlarda sadece Bambu Lab onaylı BX-300 serisi veya kaliteli makine gresi kullanılmalıdır. Kuru çalışma bilyaların dağılmasına neden olur.
Paralellik ve Diklik (Squaring)
Rayın şasiye montajı sırasında X ve Y eksenlerinin birbirine tam 90 derece (dik) olduğundan emin olunmalıdır. Hatalı hizalama kafa kilitlenmelerine ve HMS 0300-0D00 hatalarına yol açar.
Rayın şasiye montajı sırasında X ve Y eksenlerinin birbirine tam 90 derece (dik) olduğundan emin olunmalıdır. Hatalı hizalama kafa kilitlenmelerine ve HMS 0300-0D00 hatalarına yol açar.
HASSASİYET
< 50 μm
RAY TİPİ
Sert Çelik
UYUMLU
H2 Series
KOD
FAC194
Eleminasyon ve Uyumluluk Analizi
✓ TAM UYUMLU: H2D / H2C / H2S
X P2S İÇİN UYGUN DEĞİLDİR (Karbon Çubuk Kullanır)
X X1 / P1 SERİLERİYLE UYUMSUZDUR (FAH003/4)
Ne Zaman Değiştirilmeli?
Donanımsal belirtiler ve hata kodlarını kontrol edin
Mekanik Gürültü
Ray üzerinde hareket eden bilyalı arabadan gelen tıkırtı veya metalik kazınma sesleri bilyaların hasar gördüğünü gösterir.
HMS 0300-0D00 Hatası
X ekseni hareketinde düzensizlik, aşırı direnç veya motor zorlanma hataları raydaki tıkanıklığı işaret eder.
Görsel Ray Deformasyonu
Çelik ray yüzeyinde paslanma, derin çentikler veya aşırı aşınma izleri oluşması durumunda hassasiyet kaybolur.
Toolhead Sallanması
Kafa ünitesinin ray üzerinde boşluk yapması veya sallanması bilyalı arabanın ömrünü tamamladığını teyit eder.
Teknik Özellikler
| Ürün Adı | Bambu Lab X-Axis Steel Linear Rail Assembly |
| SKU / Parça Kodu | FAC194 |
| Marka | Bambu Lab |
| Materyal | Sertleştirilmiş Çelik & Yüksek Mukavemetli Alüminyum |
| Hareket Hassasiyeti | < 50 μm (Mikron Altı Doğruluk) |
| Uyumlu Cihazlar | Bambu Lab H2D / H2C / H2S |
| Yataklama Tipi | Endüstriyel Bilyalı Lineer Kızak Sistemi |
| Paket İçeriği | Ray Tertibatı + Taşıyıcı Blok + Montaj Aparatları |
Paket İçeriği
- ✓ 1x Bambu Lab X-Axis Steel Linear Rail Unit (FAC194)
- ✓ 1x Ön Montajlı Bilyalı Taşıyıcı Araba (Carriage)
- ✓ Kafa Taşıyıcı Arka Plaka (Back Plate)
- ✓ Gerekli Montaj Braketleri ve Vidaları
Değişim ve Kurulum Rehberi
1Hazırlık:Yazıcıyı tamamen kapatın ve fişini çekin. FPC kablosunu ve kafa kapaklarını dikkatlice sökerek çalışma alanı açın.
2Sökme:Eski X-eksen ünitesini şasiye bağlayan ana vidaları sökün. Araba üzerindeki kafayı sabit tutarak üniteyi dışarı alın.
3Montaj:Yeni FAC194 çelik ray ünitesini yerleştirin. X ve Y eksenlerinin birbirine tam dik olduğundan emin olarak yan vidaları kademeli sıkın.
4Yağlama:Ray yüzeyine ince bir tabaka BX-300 gres uygulayın ve kafayı birkaç kez manuel olarak sağa-sola kaydırarak yağın dağılmasını sağlayın.
5Kalibrasyon:Cihazı toplayın. Donanım değişimi sonrası mutlaka "Input Shaper" ve "Vibration Compensation" testlerini çalıştırın.
