Ürün görseli hazırlanmaktadır
STOKTA YOK

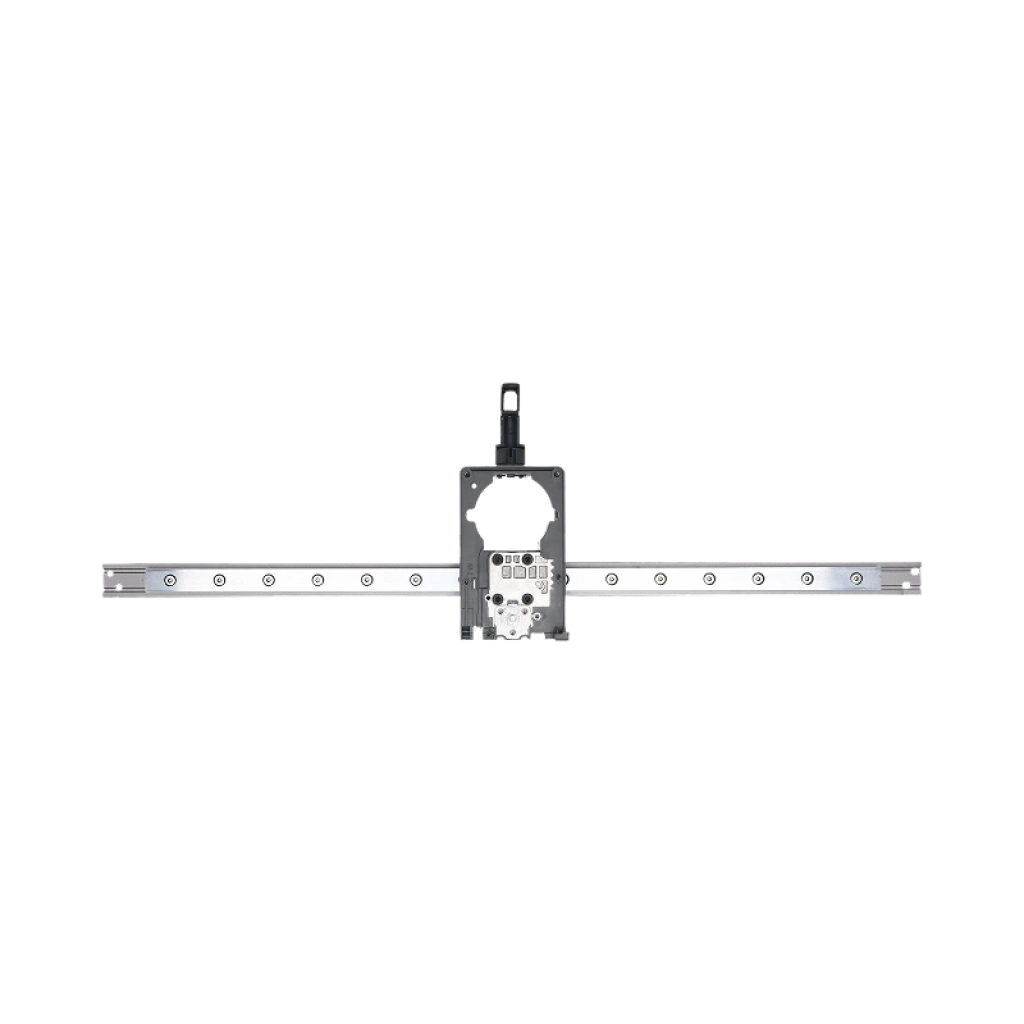

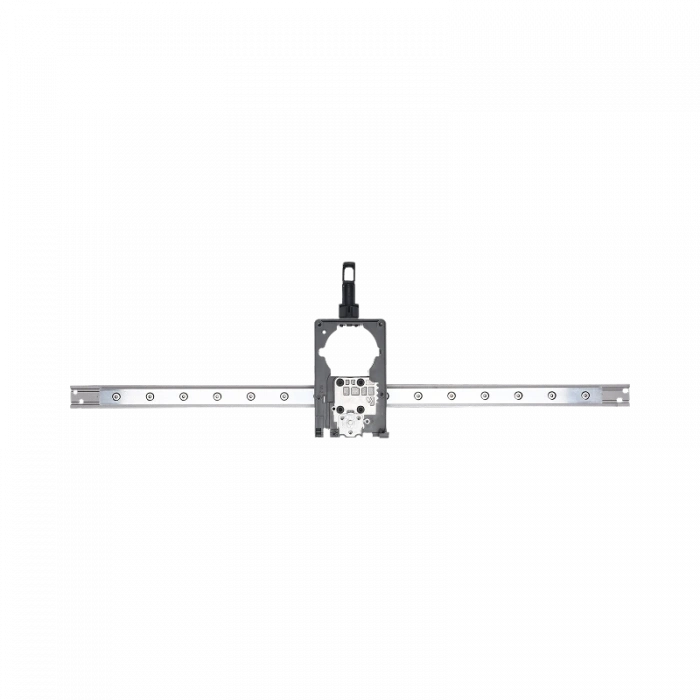

Bambu Bambu Lab X-Axis Assembly H2 Series (X-Eksen Montaj Grubu) - FAC151
Bambu Lab H2 serisi (H2D, H2S, H2C, H2D Pro) yazıcılar için özel olarak tasarlanmış, takım başlığının (toolhead) yatay düzlemde pürüzsüz ve ultra hızlı hareket etmesini sağlayan orijinal ana mekanik ünitedir. Havacılık sınıfı alüminyum gövde üzerine monte edilmiş endüstriyel çelik lineer ray, X-ekseni motoru ve zamanlama kayışı sistemini içeren bu komple montaj grubu, hem 3D baskı hem de hassas lazer işlemlerinde kusursuz sonuçlar sunar. HMS_0300-4000 (X-homing failed) hataları, X yönlü katman kaymaları (la
8.089,78 TL
Havale/EFT ile %2 İndirimli: 7.927,98 TL
Print3D
MEKANİK SİSTEM
Endüstriyel Kararlılık & Yüksek Hızlı Hareket
Bambu Lab X-Axis Assembly H2 Series
Bambu Lab H2 serisi hibrit yazıcılarınızın yatay hareket kalbini yenileyin. Havacılık sınıfı alüminyum ve çelik lineer ray kombinasyonu ile tasarlanan bu ünite, takım başlığının (toolhead) milimetrik hassasiyetle ve minimum sürtünmeyle kaymasını sağlayarak profesyonel üretim kalitesi sunar.
H2 Series UyumluFAC151 Orijinal Ünite
Kritik Montaj & Kararlılık Notları
⚠️ Kusursuz Yatay Hizalama (Paralellik)
Montaj sırasında X-rayının dikey sütunlara tam 90 derece (yatay düzleme paralel) olduğundan emin olun. Hafif bir sapma bile baskı tablası genelinde hatalı Z-offset değerlerine ve baskı yapışma sorunlarına yol açar.
Montaj sırasında X-rayının dikey sütunlara tam 90 derece (yatay düzleme paralel) olduğundan emin olun. Hafif bir sapma bile baskı tablası genelinde hatalı Z-offset değerlerine ve baskı yapışma sorunlarına yol açar.
Ray Bakımı ve Temizlik
Lineer ray teknolojisi düşük sürtünme için tasarlanmıştır. Kurulum öncesi rayı tozdan arındırın ve çok hafif bir makine yağı ile yağlayın. Tozlu bir ray, motorun zorlanmasına ve "step loss" (adım kaçırma) hatalarına neden olabilir.
Lineer ray teknolojisi düşük sürtünme için tasarlanmıştır. Kurulum öncesi rayı tozdan arındırın ve çok hafif bir makine yağı ile yağlayın. Tozlu bir ray, motorun zorlanmasına ve "step loss" (adım kaçırma) hatalarına neden olabilir.
Motor ve Konnektör Güvenliği
X-motoru kablosunu AP Board'a takarken pinlerin tam oturduğundan emin olun. Gevşek bağlantılar ark yaparak motor sürücü devrelerinin kalıcı hasar almasına neden olabilir.
X-motoru kablosunu AP Board'a takarken pinlerin tam oturduğundan emin olun. Gevşek bağlantılar ark yaparak motor sürücü devrelerinin kalıcı hasar almasına neden olabilir.
AĞIRLIK
1.05 kg
BOYUT
520x85x60
MALZEME
Havacılık Alü.
KOD
FAC151
Uyumlu Modeller
BAMBU LAB H2D / H2D PRO
BAMBU LAB H2S / H2C
X1 / P1 / A1 SERİLERİYLE UYUMLU DEĞİLDİR
Değişim Gerektiren Belirtiler
Yatay hareket mekanizmasındaki aksaklıklarda bu üniteyi yenileyin
HMS_0300-4000 Hatası
X ekseni sıfırlama (homing) işleminin başarısız olduğunu gösterir. Genellikle raydaki tıkanıklık veya motor arızası kaynaklıdır.
Layer Shift (Katman Kayması)
Baskı sırasında X yönünde oluşan ani kaymalar, kayış gevşekliğini veya motorun adım kaçırdığını işaret eder.
Metalik Kazınma Sesi
Hareket sırasında ray üzerinden gelen gıcırtı veya sürtünme sesleri, lineer yataklamanın bilyalarının aşındığını gösterir.
Motor Isınma Uyarıları
X ekseni motorunun aşırı ısındığına dair HMS uyarıları, mekanik bir dirençle karşılaşıldığının kanıtıdır.
Teknik Özellikler
| Ürün Adı | Bambu Lab X-Axis Assembly H2 Series |
| SKU / Parça Kodu | FAC151 |
| Marka | Bambu Lab |
| Gövde Malzemesi | Yüksek Mukavemetli Havacılık Alüminyumu |
| Ray Tipi | Endüstriyel Sınıf Çelik Lineer Ray |
| Ağırlık | 1.05 kg (Net) |
| Paket Boyutları | 520 x 85 x 60 mm |
| Entegre Birimler | X-Motor, Zamanlama Kayışı, Gergi Sistemi, Slider |
Paket İçeriği
- ✓ 1x Bambu Lab X-Axis Assembly (Komple Montaj)
- ✓ Lineer Ray ve X-Ekseni Motoru (Ön Montajlı)
- ✓ X-Ekseni Zamanlama Kayışı ve Gergi Mekanizması
- ✓ Orijinal Koruma Ambalajı
Kurulum ve Kalibrasyon
1Hazırlık:Yazıcıyı tamamen kapatın ve fişini çekin. Üst kapağı sökerek AP Board (Anakart) üzerindeki X-motor konnektörlerini ayırın.
2Sökme İşlemi:Eski X-eksenini dikey Z sütunlarına bağlayan ana sabitleme vidalarını her iki taraftan sökerek üniteyi şasiden ayırın.
3Yeni Ünite Montajı:FAC151 modülünü dikey sütunlara hizalayın. Vidaları sırayla ve her iki tarafta eşit miktarda sıkarak paralelliği koruyun.
4Kablolama ve Kayış:Motor kablolarını anakarta bağlayın. Kayışın gerginliğini kontrol edin (ne çok gevşek ne de motoru yoracak kadar gergin olmalı).
5Kalibrasyon:Cihazı çalıştırın. Donanım değişimi sonrası mutlaka "Vibration Compensation" ve "Auto-Bed Leveling" testlerini tamamlayın.
